直通单座调节阀的结构详解

直通单座调节阀由阀体、阀座、阀芯、导向套、阀盖、 阀杆和填料等零件组成。阀芯和阀杆连接在 一起。连接方法可用过盈配合销钉固定或 螺纹连接销钉固定,也可以阀杆和阀芯一体 车出。在阀盖和阀体间设有导向套,为阀芯 上下移动起导向作用。导向套上的小孔,连 通阀体内腔和阀出口端。导向套上腔的介质 很容易通过小孔流入阀出口端,不会影响阀 芯的移动。

直通单座调节阀的阀体内只有一个阀芯和一个阀 座。特点是泄漏量小,易于保证密封。 结构上有调节型和切断型。它们的区别在于 阀芯的形状不同。调节型阀芯的形状为柱 塞形;切断型阀芯的形状为平板形或锥形, 它的另一个特点是介质对阀芯的作用力大,即 不平衡力大,特别是在高压差、大口径的情 况下更为严重,所以仅适用于低压差的场合。 否则应适当选择推力大的执行机构,或配以 阀门定位器。

直通单座调节阀阀芯有正装和反装两种类型。当阀芯向下移动时,阀芯与阀座间流通面积减小,称为正装;反之则称为反装。调节阀的公称尺寸DN和阀座直径dN标志着阀门的大小。对于公称尺寸DN<2.5mm的单导向阀芯,只能正装不能反装。因此气开式必须采用反作用 执行机构。 气开式调节阀随信号压力的增大而流通面积也增大;而气关式则相反,随信号压力 的增大而流通面积减小。

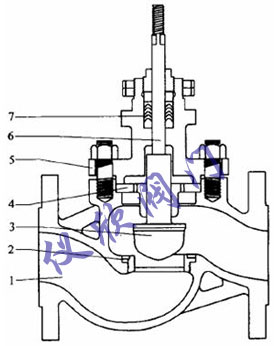

直通单座调节阀

1—阀体 2—阀座 3—阀芯 4—导向套 5—阀盖 6—阀杆 7—填料
