截止阀的操作特性

截止阀操作力矩特性

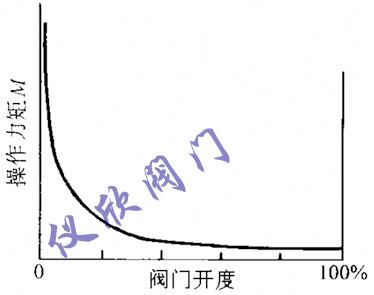

图中的曲线是介质由阀门下部进入截止阀内腔的关阀操作力矩特性。在阀门由全开 位置开始关闭的阶段，随着阀瓣的下降，流体在阀瓣前后造成压差，以阻止阀瓣下降，而 且这个阻力随阀瓣下降而迅速增加。当截止阀全关时，阀瓣前后压差等于介质工作压力， 这时阻力最大。再加以强制的密封力，使阀门关闭瞬间的操作力增加很快。在阀门开启 过程中，由于介质压力或阀瓣前后压差造成的推力都是帮助开启阀门的，所以开阀特性 曲线的形状与图中曲线相似，但位于图中曲线的下方。应该指出的是，在开阀的瞬间的 力矩有可能超过关阀时的力矩，因为此时要克服较大的静摩擦力。

截止阀开启时，阀瓣的开启高度达到阀门公称直径的25%～30%时，流量即已达到 最大，即表明阀门已达到全开位置，所以截止阀的全开位置应由阀瓣行程来确定。截止 阀关闭时的情况和关严后再次开启的情况与强制密封式的闸阀相似，因此，阀门的关闭 位置应按操作力矩增加到规定值来确定。
