氧气管路专用阀门介绍

在炼钢、切割钢件及煤化工的煤气化时，需要大量使用高纯度高压力的氧气，由于氧气助燃易爆，所以氧气管路必须使用专用阀门。氧气管路专用阀门的选型、结构、主体材料和处理(脱脂、防静电、禁油等)有一系列的措施和要求，保证用于氧气管路的阀门安全可靠。

阀门选型

氧气管路专用阀门不能采用闸阀，因为闸阀在开关过程中，闸板与阀座间的摩擦会产生火花和静 电，是很危险的。也不能采用对夹式双瓣止回阀，因为该阀密封性能不可靠。根据阀门的不同用途，氧气管路专用阀门分为切断型和止回型。

(1)切断型在公称压力PN≤40，公称尺寸DN<400，或公称压力PN≤160，公称尺寸DN≤25O 时，选用T形截止阀(图1)。截止阀阀瓣与阀座间几乎无摩擦，截止阀的阀瓣与阀座接触后，阀门即切断关闭。阀瓣与阀座脱离后，阀门即开启。在公称压力PN≤40，公称尺寸DN>400，或公称压力PN≤160，公称尺寸DN≥250时，宜选用“防火型”聚四氟乙烯(F)软封球阀(图2)。如果选用截止阀，则由于截止阀公称尺寸过大，阀杆受力状况恶 化，阀门开启费力。

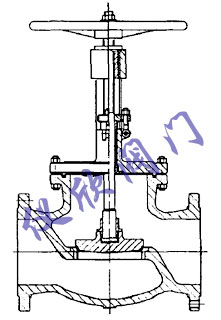

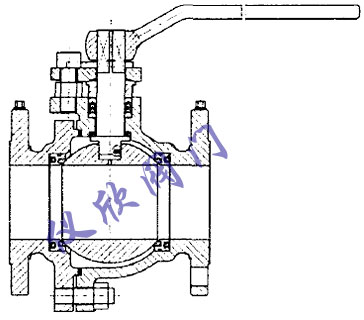

图1 T形截止阀	图2 带有防静电及具有“防火”功能的软密封球阀

(2)止回型在公称尺寸DN<50时，多选用立式或水平升降式止回阀(图3)。在工作温度≤200oc ，公称尺寸DN50—100时多选用聚四氟乙烯(F)软密封旋启式止回阀(图4)。在氧气工作温度>200oC时多选用紫铜密封垫的软密封旋启式止回阀。用聚四氟乙烯(F)或紫铜密封垫的软密封旋启 式止回阀，在阀门迅速关闭的瞬间，不会由于金属阀瓣直接打击或撞击金属阀座，而产生火花，因此是安全型的。止回型阀门也可选用三偏心斜盘式止回阀，其阀瓣是安装在阀轴上的蝶状斜盘，阀座为特制的浮动弹性金属硬密封结构，从而保证阀座能与阀瓣自动调节对位。而阀座密封面是斜圆锥体的一部分，阀座与阀瓣间形成的密封线为近似椭圆形曲线，该曲线所在平面与阀门流道中心线有夹角，曲线的长轴中心与锥体轴线形成偏心角度，即阀座密封面所在圆锥体的轴线和阀体流道中心线之间形成第二个偏心夹角。阀瓣旋转轴的轴线相对于圆锥体的轴线形成偏心量，且相对于密封线所在平面也处于偏心位置，形成偏心量。当介质的压力达到其工作压力时，阀瓣开启，当介质的压力降低后，阀瓣自动关闭。因阀瓣与金属阀座具有三偏心蝶阀的特征，在关闭时能在不借助外力的情况下迅速地与阀座实现无冲击无碰撞密 封。该阀还具有大流量小流阻的特性。

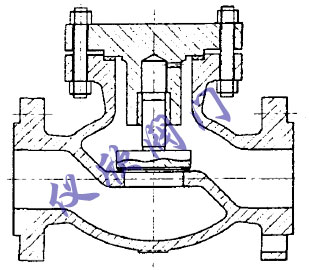

图3 升降式止回阀	图4 旋启式止回阀(阀瓣密封面为PTFE或紫铜)
