从流量、阀芯、内件来分析控制阀工作状态

从阀芯所受不平衡力看，调节机构的阀芯有不平衡和平衡两种类型。平衡式阀芯是在阀芯上开有平衡孔的阀芯，当阀芯移动时，阀芯上、下部因有平衡孔连接，因此，两侧压力差的绝大部分被抵消，大大减小不平衡力对阀芯的作用，平衡式阀芯需要平衡腔室，因此，需密封装置密封。根据流向不同，平衡阀芯所受的压力可以是阀前压力(中心向外流向)，也可以是阀后压力(外部向中心流向)。平衡阀芯可用于套筒结构的阀芯，也可用于柱塞结构的阀芯。不平衡阀芯的两侧分别是控制阀阀前和阀后的压力，因此，阀芯所受不平衡力大，同样口径控制阀需要更大推力的执行机构才能操作。

从阀芯降压看，阀芯结构有单级降压和多级降压之分。单级降压结构因两端的压差大，因此，适用于噪声小、空化不严重的场合。在降噪要求高，空化严重的场合，应采用如图

在多级降压结构中，控制阀两端的压差被分解为几个压差，使在各分级的压差较小，都不会发生空化和闪蒸现象，从而防止空化和闪蒸发生，也使噪声大大降低。

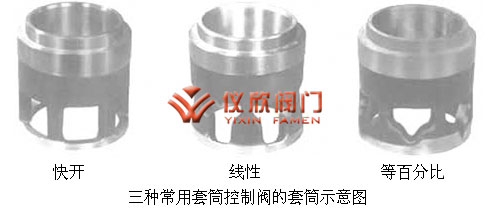

从流量特性看，根据流通面积的不同变化，可分为线性特、等百分比特性、快开特性、抛物线特性、双曲线特性及一些修正特性等。流量特、J陛表示阀杆位移与流体流量之间的关系。通常，采用流量特性来补偿被控对象的非线性特性。阀芯的形状或套筒开孔形状决定控制阀的流量特性。直行，程阀芯可分为平板型(用于快开)、柱塞型、窗口型和套筒型等。图2—30是三种常用套筒控制阀的套筒示意图，由于开孔面积变化不同，阀芯移动时，流通面积也不同，从而实现所需流量特性。柱塞型阀和窗口型阀也可根据所需流量特性有不同形状。角行程阀的阀芯也有不同形状，例如，用于蝶阀的传统阀板、动态轮廓阀板；用于球阀的O形开孔、V形开孔和修正型开孔等结构。

从阀内件的互换性看，一些调节机构的阀内件可方便地更换和维护，例如，套筒阀可方便地更换套筒实现不同流量特性；顶底导向的阀内件可方便地翻转阀芯和阀座来实现正体阀与反体阀的更换，从而实现气开和气关方式的更换；阀体分离阀可方便地拆卸，用于阀座更换和清洗。从上阀盖结构看，根据不同应用要求，可采用普通阀盖，也可采用长颈型阀盖或带散热或吸热片的长颈型阀盖，另外还有波纹管密封型阀盖。长颈型阀盖用于高温和低温的应用，保护阀杆填料，使之不受介质温度影响，防止黏结、咬卡、泄漏或降低润滑效果。除了通过把阀盖延伸，使填料处温度远离介质工作温度的长颈型阀盖外，也可增加散热或吸热片，制成带散热或吸热片的长颈型阀盖，使介质温度得到降低或提高。通常，铸造的长颈型阀盖具有较好的散热性和较高的高温适应性，被用于高温应用场合；不锈钢装配的长颈型阀盖具有较低的热传导性和较好的低温适应性，被用于低温应用场合。当不允许被控介质泄漏时，不能采用常用填料结构的上阀盖，必须采用带波纹管密封的上阀盖。这种结构采用波纹管密封，可使被控介质被密封在阀体内，不与填料接触，防止流体泄漏。在选用时需考虑波纹管的耐压和温度影响。
