自力式差压控制阀的介绍及工作原理

自力式压差控制阀不需要外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于系统稳定运行。特别适合用于户外计量或自动控制系统中。

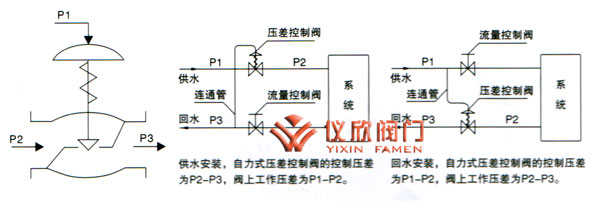

现以安装在回水管道上的自力式压 差控制阀为例说明其工作原理。当供水压力这增大或减小时,信号由连接管传入膜片上腔,带动阀芯下移或上移,使阀座的流通面积减小或增大。P2-P3也增大或减小,直至P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出品的流速降低或升高,膜片下压力P2也在这个瞬间增高或降低,带动阀芯上移或下移,直至膜片的受力重新平衡。P2恢复恒定,从而保证了被控系统的供回水间压差基本不变。
