HPS高压单座调节阀

一、HPS高压单座调节阀 概述

HPS高压单座调节阀 是一种上导向结构的调节阀,阀结构紧凑,压降损失小,流量大,可调范围广。阀芯导向部分的导向面积大,抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。

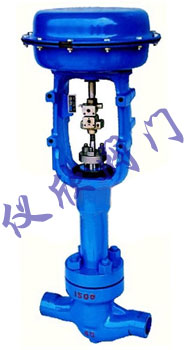

HPS高压单座调节阀 HPS高压单座调节阀

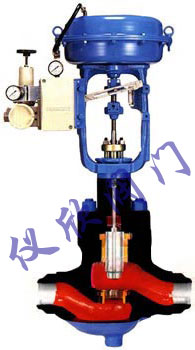

HPS高压单座调节阀 HPS高压单座调节阀剖面图

二、HPS高压单座调节阀 阀体、阀内组件

型式: 单座铸造球型阀
公称通径:25、40、50、80mm
公称压力:ANSI 900、1500、2500 JIS 63K
连接型式:法兰连接:RF、RJ
法兰标准:JIS B2201-1984、ANSI B16.5-1981等
焊接连接:嵌接焊SW(25~80mm)对接焊BW(80mm)
材料:碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)等
上阀盖:常温型(P):-5~+230℃
伸长Ⅰ型(E1): +230~+566℃
注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件
阀芯型式:单座柱塞型阀芯
流量:特性:等百分比特性(%)和线性特性(L)
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等

三、HPS高压单座调节阀 执行机构

型式: LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料: 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围: 20~100、40~200、80~240kPa(LHA、 LVA5型),190~250、190~300、190~350kPa(LVA6型)
供气压力: 260~400kPa(LHA型),260~280kPa(LVA5型),280~400kPa(LVA6型),300~500kPa(LVP型)
气源接口 Rc1/4”
环境温度: -30~+70℃
阀作用型式: 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

四、HPS高压单座调节阀 性能

泄漏量:金属阀座:小于阀额定容量的0.01%,符合ANSI B16.104IV级
回差:带定位器:小于全行程的1%
基本误差:带定位器:小于全行程的±1% (注:采用标准的V型聚四氟乙烯填料)

五、HPS高压单座调节阀 流量特性

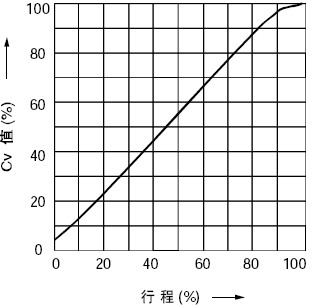

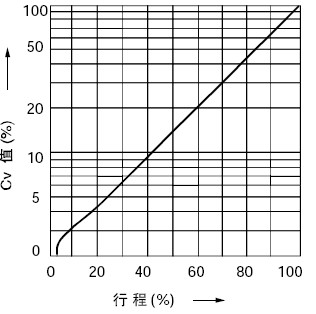

典型的流量特性曲线

等百分比特性(%C) 线性特性(LC)
等百分比特性(%C) 线性特性(LC)

五、HPS高压单座调节阀 外形尺寸

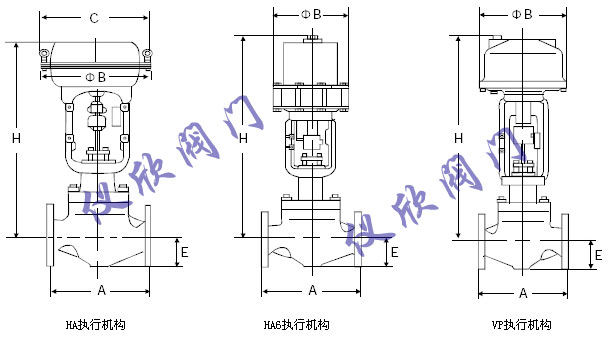

HPS高压单座调节阀尺寸图
公称通径 执行机构 H E C φB
ANSI900 JIS 63K ANSI 1500 ANSI 2500 ANSI 900 ANSI 1500 ANSI 2500
常温型(P) 伸长型(E1) 常温型(P) 伸长型(E1) 常温型(P) 伸长型(E1)
25 LHA3D、R 710 840 710 840 740 860 90 90 95 363 350
LHA4D、R 870 1000 870 1000 900 1020 520 470
LVA6R 1115 1245 1115 1245 1145 1265 - 445
LVP5 895 1025 895 1025 925 1045 - 345
40 LHA3D、R 735 875 735 875 780 925 100 105 120 363 350
LHA4D、R 890 1030 890 1030 935 1080 520 470
LVA5D 1280 1420 1280 1420 1325 1470 - 620
LVA5R 1390 1530 1390 1530 1435 1580 - 620
LVA6R 1140 1280 1140 1280 1185 1350 - 445
LVP5 920 1060 920 1060 965 1110 - 345
LVP6 1140 1280 1140 1280 1185 1380 - 445
50 LHA3D、R 765 925 765 925 800 960 110 120 130 363 350
LHA4D、R 925 1085 925 1085 960 1120 520 470
LVA5D 1315 1475 1315 1475 1350 1510 - 620
LVA5R 1425 1585 1425 1585 1460 1620 - 620
LVA6R 1175 1335 1175 1335 1210 1370 - 445
LVP5 955 1115 955 1115 990 1150 - 345
LVP6 1175 1335 1175 1335 1210 1370 - 445
LVP7 1270 1420 1270 1420 1305 1465 - 545
80 LHA3D、R 80 980 800 980 835 1005 140 150 165 363 350
LHA4D、R 960 1140 960 1140 995 1165 520 470
LVA5D 1345 1525 1345 1525 1380 1550 - 620
LVA5R 1455 1635 1455 1635 1490 1660 - 620
LVA6R 1205 1385 1205 1385 1240 1410 - 445
LVP5 985 1165 985 1165 1020 1190 - 345
LVP6 1205 11385 1205 1385 1240 1410 - 445
LVP7 1295 1475 1295 1475 1330 1500 - 545

注:表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。
