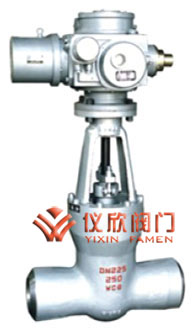

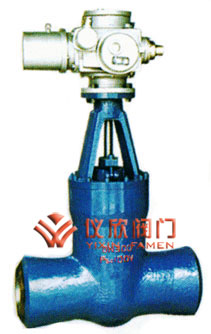

Z960Y高温高压电站闸阀

一、Z960Y高温高压电站闸阀 产品引用标准

● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定;
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

Z960Y高温高压电站闸阀 Z960Y高温高压电站闸阀
Z960Y高温高压电站闸阀 Z960Y高温高压电站闸阀

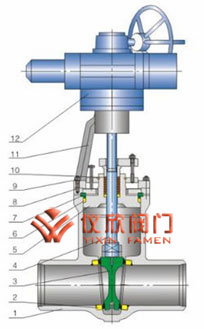

二、Z960Y高温高压电站闸阀 主要零件材料

零件名称 材料牌号
阀体 WCB WC6 WC9
阀板 WCB WC6 WC9
阀盖 25 12Cr1Mo1VA
阀杆 1Cr17Ni2 20Cr1Mo1VA
阀座 25 12Cr1Mo1VA
密封环 S软钢(增强柔性石墨) S软钢 F软钢
填料 增强柔性石墨
支架Yoke WCB WCB或WC6
阀杆螺母 45(ZCuZn25A16Fe3Mn3)
四开环 1Cr13 20Cr1MoVA

三、Z960Y高温高压电站闸阀 性能规范

产品型号
公称压力PN(MPa)
试验压力(MPa) 工作压力(MPa) 工作温度(℃) 适用介质
强度试验 密封试验/上密封实验
Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽
Z960Y-320 32 48.0 36.0 - ≤425
Z960Y-P54100 - 30.0 22.0 P5410 ≤540 蒸汽
Z960Y-P54170 - 48.0 36.0 P5417 ≤540

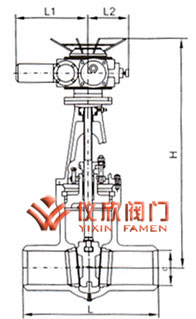

四、Z960Y高温高压电站闸阀 主要外形尺寸

Z960Y高温高压电站闸阀 Z960Y高温高压电站闸阀
公称通径DN 主要外形尺寸和连接尺寸(mm) 电动装置 重量(kg)
d L H L1 L2
Z960Y-250
100 84 406 1164 437 277 DZW45 234
125 100 483 1402 437 277 DZW60 343
175 158 711 1650 554 309 DZW180 638
225 200 864 1650 554 309 DZW180 654
300 280 1067 2106 764 398 DZW350 1973
Z960Y-320
100 96 533 1236 437 277 DZW60 291
125 118 610 1302 437 277 DZW60 315
150 148 762 1403 526 283 DZW90 672
175 148 762 1650 554 309 DZW180 684
225 222 1041 1650 554 309 DZW180 696
Z960Y-P54100V
175 148 762 1650 554 309 DZW180 683
225 222 1041 1650 554 309 DZW180 704
250 222 1041 1795 554 309 DZW180 1214
300 294 1245 2080 554 309 DZW250 2125
Z960Y-P54170V
125 98 630 1230 437 277 DZW60 312
225 186 1060 1680 554 309 DZW180 1401
300 278 1397 2265 764   DZW500 2834
325 310 1448 2265 690 398 DZW500 2632
350 338 1550 2536 715   DZWC-4 5591
