IKZL型电动执行器是我公司引进德国先进技术开发的最新一代机电一体化产品，它采用微处理技术和机电一体化结构设计。 其性能可靠、功能多、体积小、重量轻、通用性强，调试简单，操作方便，它与阀门配套，即成为完整的执行单元。很容易和其它电动单元组合仪表配套使用， 组成一个自动控制单元系统，广泛地适用于电站、石油、化工、轻工、锅炉、空调等行业。
特点：
●集成度高，功能强大，精度高，温度稳定性好，抗干扰性能好
●机电一体化设计，集减速器、电机、位置发生器、控制器于一体
●采用4位高亮度LED数码管，可以准确而又清晰显示运行状态及报警信息
●电机采用永磁式交流同步电机，惯性小，具有自锁功能，定位快速准确
●位置发送器采用齿轮式传动，确保限位可靠准确
●参数设置采用菜单式操作，易懂，易操作
●传感器采用高精度导电塑料电位器
型号编制说明
IKZL-203-10
IK：智能型 ZL：直行程 203：输出力 10：额定行程
 |
 |
| IKZL系列电动执行器 | IKZL系列电动执行器 |
| 项目名称 | IKZL系列 | |
|---|---|---|
| 控制机构 | 输入信号 | 4～20mAdc；0～10VDC；1～5VDC；低电平开关量 |
| 反馈信号 | 4—20mAdc | |
| 死区 | 0.4％—3％ | |
| 基本误差 | ±2.5％ | |
| 回差 | ≤1.5％ | |
| 限位 | 开侧，闭侧 | |
| 开度检测 | 精密导电塑料电位器 | |
| 动力 | 动力 | 220V，50Hz |
| 驱动电机 | 交流同步低速电机 | |
| 附属机构 | 加热器 | 选择件 |
| 手动机构 | 便携式手动曲柄 | |
| 安装条件 | 环境温度 | 无加热器-25℃～+70℃ |
| 相对湿度 | <95％ | |
| 环境气体 | 无腐蚀性气体 | |
| 接线口 | 二十四线接线板 | |
| 防护等级 | IP65 | |
| 型号 | 额定负载(N) | 最大行程(mm) | 全行程时间(s) | 额定电流(A) | 质量(Kg) |
|---|---|---|---|---|---|
| IKZL-203 | 2500 | 10 | 10 | 0.35 | 22 |
| 16 | 16 | ||||
| 25 | 25 | ||||
| 1KZL-204 | 4000 | 10 | 10 | 0.5 | |
| 16 | 16 | ||||
| 25 | 25 | ||||
| 1KZL-206 | 6000 | 40 | 40 | 0.55 | 30 |
| 60 | 60 | ||||
| 1KZL-210 | 10000 | 60 | 60 | 0．55 | 40 |
| 100 | 100 | ||||
| 1KZL-216 | 16000 | 60 | 60 | 0.9 | |
| 100 | 100 | ||||
| 1KZL-225 | 25000 | 60 | 60 | 0．9 | 60 |
| 100 | 100 |
 |
 |

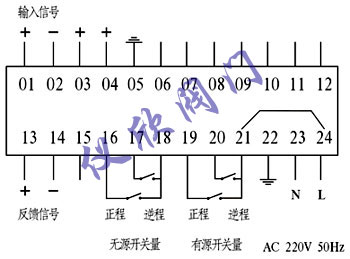

| IKZL系列电动执行器安装尺寸图 | IKZL系列电动执行器外部接线图 |
| 型号 | 高度L | B | C | 连接头到法兰底端Hmin | 法兰吻合内径G | 法兰连接孔距E | 法兰连接孔D | 接头螺纹F |
|---|---|---|---|---|---|---|---|---|
| IKZL203 | 435 | 122 | 150 | 70 | Φ60 | Φ80 | 4-Φ11 | M8 |
| 1KZL204 | ||||||||
| 1KZL206 | 556 | 150 | 175 | 110 | Φ80 | Φ105 | 4-Φ11 | M12x1.25 |
| 581 | 150 | 175 | 110 | Φ95 | Φ118 | 4-Φ11 | M16x1.5 | |
| 1KZL210 | 630 | 150 | 175 | 110 | Φ95 | Φ118 | 4-Φ11 | M16x1.5 |
| 675 | 150 | 175 | 110 | Φ100 | Φ130 | 4-Φ18 | M20x1.5 | |
| 1KZL216 | 630 | 150 | 175 | 110 | Φ95 | Φ118 | 4-Φ14 | M16x1.5 |
| 675 | 150 | 175 | 110 | Φ100 | Φ130 | 4-Φ18 | M20x1.5 | |
| 1KZL225 | 630 | 150 | 175 | 110 | Φ95 | Φ118 | 4-Φ14 | M16x1.5 |
| 675 | 150 | 175 | 110 | Φ100 | Φ130 | 4-Φ18 | M20x1. |
