Q型部分回转电动执行器

一、Q型部分回转电动执行器 概述

Q型部分回转电动执行器是适用于蝶阀、球阀、旋塞阀和风门挡板等做90º回转的阀门。Q为一体式,DQ为叠加式(Z型电装加二级减速器)。用于控制阀门的开启、关闭或调节,可远距离控制,也可现场操作。广泛用于电力、冶金、石油化工、食品、纺织、织纸、制药、水厂和污水处理等部门。按使用环境分:Q、DQ为户外型,QB为隔爆型,QZ为整体型,QT为调节阀。

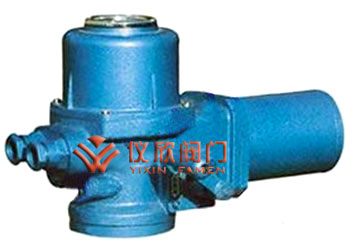

Q型部分回转电动执行器

二、Q型部分回转电动执行器 结构

一体式的结构:Q和QB型电装由阀门专用电机、减速器、行程控制机构、转矩限位机构、开度指示机构、手轮、机构限位机构等组成。QB是在Q的基础上增加了隔爆面,采用了隔爆接线盒和隔爆型电动机。Q型的传动原理见图,整体型电装是在Q普通型电装基础上派生而成。

叠加式的结构:DQ型电装由厂生产的Z型电装加二级减速器组成。按其使用的Z型电装,分为DQW户外型(用Z的户外型);DQB隔爆型(用Z的隔爆型)。

三、Q型部分回转电动执行器 使用注意事项

1、不得在爆炸环境下拆去电气箱带电调试电动装置,打开电气箱时,必须先切断电源;
2、开度机构窗不得与硬物碰撞;
3、不得在阴雨天于户外打开电气箱盖、电机等密封部位;
4、检查维修后,须将电气箱罩、电机及其它密封部位盖严紧固,以防雨水、、潮气进入,造成电器元件失效及零件锈蚀;
5、安装或重装后,首次电动操作,必须使阀门处于中间位置检查开、关方向,必须按调试要求进行逐项调试,检查维修后,才能投入使用。
6、本装置系用阀门专用三相异步电动机,额定持续工作时间不超过10分钟,安装调试时必须注意,以防电机过热。
7、当阀门很少使用时,应制订定期启动装置的制度。

四、Q型部分回转电动执行器 故障及排除方法

序号 故障 原因 排除方法
1 电机起不动 电源线脱开
控制线路故障
行程或力矩机构失灵
检查电源线
排除线路故障
排除行程或力矩机构故障
2 输出轴旋向不符合规定 电源相序接反 调换任意两电源线
3 电机过热 连续工作时间太长
电机与电装不配套
一相断开
停止运行,使电机冷却 检查配套情况 检查电源线
4 动行中电机停转 电装过载力矩控制器动作
阀门有故障
增大整定力矩
检查阀门
5 阀门到位后电机不停转或灯不亮 行程或力矩机构有故障
行程控制器调整不当
检查行程或力矩控制机构
重调行程控制机构
6 远方无阀位信号 远传电位器故障
电位器齿轮紧定螺钉松动
检查更换电位器
拧紧电位器齿轮紧定螺钉

五、Q型部分回转电动执行器 Q和DQ型电装的主要性能参数

型号 输出
转速
N.m
输出
转速
r/min
最大阀
杆直径
mm
叠加减速器 配用Z型
电装型号
电动机 手动
速比

型号 速比 功率KW 额定电流A
Q 5 50 1/2 22 / / / 0.03/0.06 0.3/0.48 88 一体式结构
Q 10 100 1/2 / / / 0.06/0.09 0.48/0.60
Q 20 200 1/2 28 / / / 0.09/0.12 0.60/0.70
Q 30 300 1/2 / / / 0.12/0.18 0.70/0.95
Q 60 600 1/2 42 / / / 0.18/0.25 0.95/1.30 74
Q 90 900 1/2 50 / / / 0.25/0.37 1.30/1.6
Q 120 1200 1/2 / / / 0.37/0.55 1.6/2.4
Q 200 2000 0.5/1 60 / / / 0.37/0.55 1.6/2.4 67
Q 250 2500 0.5/1 / / / 0.55/0.75 2.4/3.0
Q 300 3000 0.5/1 / / / 0.55/0.75 2.4/3.0
Q 400 4000 0.5/1 / / / 0.55/0.75 2.4/3.0
Q500 5000 0.5 / / / 0.75 3.0
DQ 600 6000 0.375 80 JW120 48 Z30-18/20 0.55 2.4 48 叠加结构
DQ 800 8000 0.44 100 JW150 54 Z45-24/20 1.1 3.4 54
DQ 1000 10000 0.44 100 JW150 54 Z60-24/20 1.5 4.5 54
DQ 1200 12000 0.44 100 JW150 54 Z60-24/20 1.5 4.5 54
DQ 1600 16000 0.40 120 JW180 60 Z90-24/20 2.2 6.5 60
DQ 2000 20000 0.40 120 JW180 60 Z120-24/20 3.0 9 60
DQ 3200 32000 0.26 160 JW280 68 Z180-18/20 4.0 11 1700
DQ 4000 40000 0.26 160 JW280 68 Z180-18/20 4.0 11 1700
DQ 6300 63000 0.26 180 JW400 68 Z250-18/20 5.5 14 1700
DQ8000 80000 0.26 180 JW400 68 Z350-18/20 7.5 19 1700
