Y型过滤器

一、Y型过滤器 概述

Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。
一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。

Y型过滤器 Y型过滤器
Y型过滤器 Y型过滤器

二、Y型过滤器 主要技术参数

壳体材质 黄铜 碳钢 不锈钢
公称通径 15~500mm
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃) -30~380 -80~425 -80~450
公称压力(MPa) 1.6~10(150Lb~600Lb)
过滤精度(目/in) 10~300

三、Y型过滤器 分类说明

本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍. 用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。 用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。 油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

四、Y型过滤器 主要连接尺寸

Y型过滤器 Y型过滤器

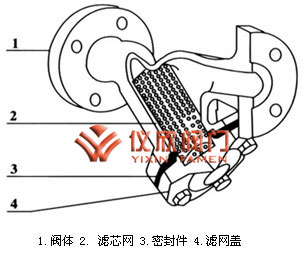

Y型过滤器 Y型过滤器尺寸图
DN "英寸 L H H1 拉杆伸缩过滤器 参考重量kg
15 1/2 125 70 150 L H 2
20 3/4 145 70 150 3
25 1 160 80 160 3.8
32 1 1/4 180 90 180 6
40 1 1/2 200 100 240 7.2
50 2 220 130 250 300 130 10
65 2 1/2 260 165 350 350 165 17
80 3 280 195 390 400 195 20
100 4 320 230 450 450 230 32
125 5 350 300 520 500 300 53
150 6 380 335 580 550 335 66
200 8 495 420 690 650 420 110
250 10 595 500 800 775 500 165
300 12 640 580 950 900 580 225
350 14 700 640 1150 312
400 16 800 700 1360 500
450 18 850 790 1480 700
500 20 900 875 1650 900
