圆盘式蒸汽疏水阀的介绍

蒸汽疏水阀在过程工业装置中可以自动排泄蒸 汽管道和设备中不断产生的凝结水、空气以及其他 不可凝性气体，同时又阻止蒸汽的逸出，保证各类 工艺加热设备所需温度和热量， 使设备正常工作。 然而，疏水阀在工作期间，经常发生蒸汽泄漏现 象，导致蒸汽的大量浪费，生产成本增加。因此， 可靠及时的监测装置至关重要。圆盘式蒸汽疏水阀 是目前应用较为广泛的一种蒸汽疏水阀，针对其经 常出现常开状态下连续泄漏蒸汽的问题，分析其在 正常运行工况和泄漏工况下热力参数的变化情况， 并以此判别疏水阀是否发生蒸汽泄漏。

圆盘式疏水阀主要由变压室和阀片(图1)等 组成。当蒸汽进入并且充满变压室，在闭阀的瞬 间，变压室的压力几乎与入口压力相等，但由于阀 片上方受压面积大于入口喷嘴的面积，将阀片向下压的力大，因此， 阀门关闭。当进入变压室内的蒸 汽向接触阀盖外侧的空气散热，随着阀盖散热，蒸 汽凝结成水，压力降低，尽管圆盘阀片承受向下压 力的受压面积大，也不能阻止推动圆盘阀片向上的 力，于是阀片抬起，继而开阀，将关闭后积聚在疏 水阀入口处的凝结水排除。当凝结水流动的时候， 凝结水的冲击力将阀片冲开(图2)。

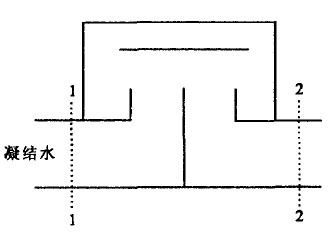

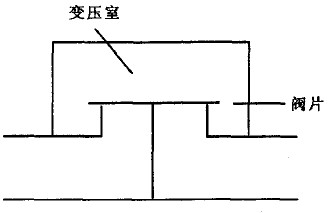

图1 圆盘式疏水阀	图2 凝结水排放过程

排尽凝结水后，又流入蒸汽， 由于蒸汽流速 高，使阀片下方的压力降低，从而闭阀，接着再进 入下一循环。正常情况下，疏水阀只排出凝结水，蒸汽则被阻止。

在蒸汽泄漏时， 出口位置的压力大于疏水阀正 常运行时的压力。此时，由于压力作用在圆盘片上 的力比弹簧的弹力要大，蒸汽就将活动圆盘片顶开，连接在活动圆盘片上的报警触发线不再接触控 制开关(S)，使得报警装置发声报警，告知监测 人员疏水阀发生了蒸汽泄漏。当蒸汽泄漏问题得到 处理，弹簧的弹力比疏水阀正常运作时作用在圆盘 片上的力大，圆盘片因此紧靠在密封圈上，圆盘片上的报警触发线接触到s，使s闭合，报警装置不 发声，监测装置恢复正常状态。

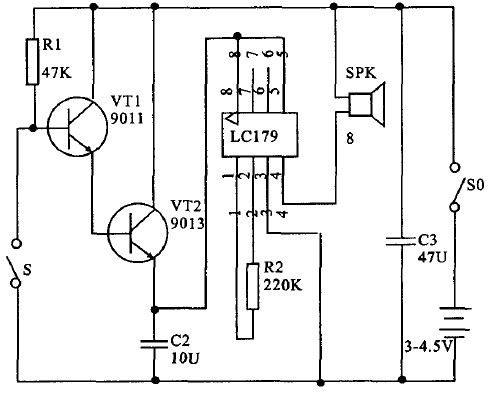

发声报警器主要由探测电子开关及报警专用集 成电路等组成(图3)。S与VT1、VT2组成电子 开关。由于S闭合的作用，VT1的基极处于低电 平，使VT1及VT2均处于截止状态，VT2的发射 极无电流输出，报警专用集成电路IC1因失电而不 工作，扬声器也无报警声发出。当S开启时，VT1 以R1得基极偏流而导通，V 也随之导通，IC1 因得电而工作，其4脚输出的报警信号驱动扬声器 发声。

以蒸汽疏水阀正常工作时压力降变化与蒸汽发 生泄漏时压力降变化，确定监测参数的新型圆盘式疏水阀实现了蒸汽泄漏的监测与及时报警。用户可 及时采取措施， 避免蒸汽过量泄漏，减少能源浪 费，起到节能环保作用。
