气动插板阀

一、气动插板阀 概述

气动插板阀驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器,如安装以上驱动装置,汽动装置应在合同中注明。

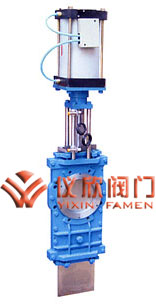

Z系列插板阀 Z系列插板阀

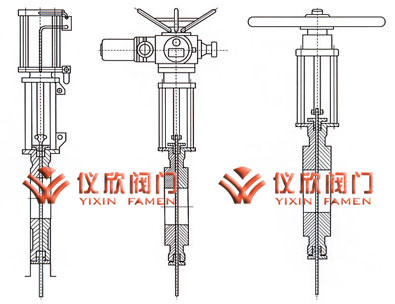

气动插板阀 气动插板阀尺寸图

二、气动插板阀 主要零件材料

零件名称 材料 零件名称 材料
阀体 1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
阀杆
Stem
1CF18Ni9Ti
阀座密封圈 橡胶或PTFE 支架 不锈钢
阀体间密封垫片 橡胶或PTFE 填料压盖 不锈钢
阀体 1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
填料 石墨或PTFE
阀体装配螺栓 B7 填料压盖螺栓 B7

注:橡胶牌号取决于介质性质和使用温度。闸板材质牌号取决于介质性质。

三、气动插板阀  壳体试验和密封试验

1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。

静压寿命实验次数 金属密封 DN≤150mm 1200次
DN≥200-400mm 1000次
Dn≤150mm 800次
非金属密封 Dn≤150mm 1400次
DN≤200-400mm 1200次
Dn≤450mm 1000次

注:1、金属密封指密封副材料是金属-金属 2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

四、气动插板阀  主要外形连接尺寸

ON L Φ1 H H2 N-M 汽缸直径(mm)
Cylinder Diameter
PN0.6 PN1.0
50 40   125 397 51 4-M16 50
65 40   145 418 67 4-M16 65
80 50   160 579 82 4-M16 80
100 50   180 612 102 8-M16 100
125 50   210 710 127 8-M16 125
150 60   240 816 152 8-M20 150
200 60   295 990 202 8-M20 200
250 70   350 1106 253 12-M20 250
300 70 70 400 1264 303 12-M20 300
350 80 80 460 1575 353 16-M20 350
400 80 80 515 1562 402 16-M22 400
450 90 90 565 1750 452 20-M22 450
500 90 90 620 1994 502 20-M22 500
600 100 100 725 2040 603 20-M27 600
