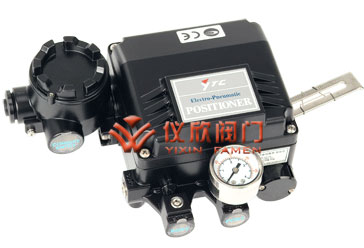

电-气阀门定位器 YT-1000L 是一种从控制器或控制系统中接受 4~20mA 电流信号， 并向气动执行机构输送空气来控制阀门开度的装置。
|
在 5~200Hz 范围内无共振现象。 |
 |
| 为了改变阀门的位置增加输入电流。由①力矩马达发生力，使 ②挡板和③喷嘴之间距离增加，从而喷嘴背压急剧减小。⑤阀 芯向上移动,同时⑦气门被打开，把出口 1 气管空压送到⑩执 行器。增加⑪执行机构内的压力而使⑫执行机构的轴开始下 降。随着⑫执行机构的轴下降与反馈杆连接的反馈弹簧被拉 伸。当定位器的输入信号产生的电磁力矩与反馈弹簧的力矩相 平衡时，⑫执行机构轴停止动作。 |  |
| 形式 | 单作用 | 双作用 |
|---|---|---|
| 输入信号 | 4~20 mA DC | |
| 阻 抗 | 250±15 Ohm | |
| 输入压力 | 1.4~7 kgf/㎠ (20~100 Psi) | |
| 行 程 | 10~150 mm | |
| 气源接口 | PT (NPT) 1/4 | |
| 压力表接口 | PT (NPT) 1/8 | |
| 电源接口 | PF 1/2 (G 1/2) | |
| 防爆等级 | ExiaIIBT6, ExdmIIBT6, ExdmIICT6 | |
| 防护等级 | IP 66 | |
| 环境温度 | -20℃~70℃(标准) | |
| 直 线 性 | ±1% F.S. | ±2% F.S. |
| 滞后度 | 1% F.S. | |
| 灵 敏 度 | ±0.2% F.S. | ±5% F.S. |
| 重 复 性 | ±0.5% F.S. | |
| 空气消耗量 | 3 LPM (Sup=1.4kgf/㎠， 20Psi) | |
| 流量 | 80 LPM (Sup=1.4kgf/㎠， 20Psi) | |
| 材质 | 压 铸 鋁 | |
| 重量 | 2.8kg | |
