200X减压阀

一、200X减压阀 概述

200X减压阀，是一种利用介质自身能量调节与控制管路压力的职能型阀门。200X减压阀用于生活给水、消防 给水及其他工业给水系统，通过调节减压导阀，即可调节主阀的出口压力。出口压力不因进口压力、进口流量的 变化而变化，安全可靠地将出口压力维持在设定值上，并可根据需要调节设定值以达到减压目的。该阀减压精确， 性能稳定、安全可靠、安装方便，使用寿命长。

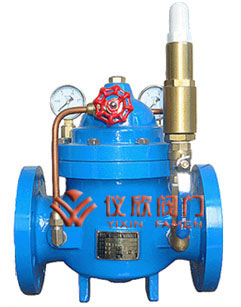

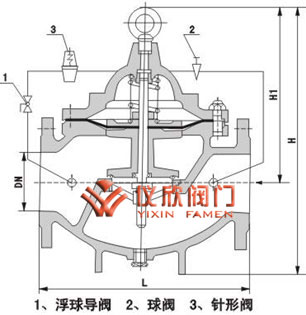

200X减压阀	200X减压阀尺寸图

二、200X减压阀　结构特点和用途

200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。 本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

三、200X减压阀　工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。 当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。 调节导阀弹簧即可设定出口压力。

四、200X减压阀　主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	最高进口压力(MPa)	出口可调压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

五、200X减压阀　主要零件材料

零件名称	零件材料
阀体 阀盖	WCB
阀座 阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

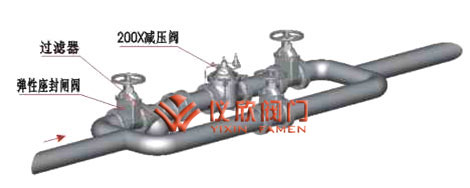

六、200X减压阀　安装示意图

七、200X减压阀　主要尺寸

公称通径DN(mm)	尺寸(mm)
	L	宽	H
20	150	245	195
25	160	254	208
32	180	263	222
40	200	272	237
50	203	282	254
65	216	292	272
80	241	310	282
100	292	330	303
125	330	358	344
150	356	385	385
200	495	438	437
250	622	490	532
300	698	550	600
350	787	617	677
400	914	693	764
450	978	778	862
500	978	873	972
600	1230	980	1096
