仪欣阀门:手动阀门>>水力控制阀>>可调式减压稳压阀

可调式减压稳压阀

一、可调式减压稳压阀 概述

YA741X可调式减压稳压阀是安装于高层建筑给排水系统管道上,将进口压力减至某一需要的出口压力的特种阀门。该阀门依靠本身能量使出口压力保持稳定在设定植,即出口压力不因进口压力及流量的变化而变化,并且阀门控制系统的进口处装有一个自清洁滤网,利用利用体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统,确保系统循环畅通无阻,使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。

可调式减压稳压阀 可调式减压稳压阀
可调式减压稳压阀 可调式减压稳压阀尺寸图

二、可调式减压稳压阀 结构特点

可调式减压稳压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
可调式减压稳压阀利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

三、可调式减压稳压阀 工作原理

当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。
调节导阀弹簧即可设定出口压力。

四、可调式减压稳压阀 工作特点

1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

五、可调式减压稳压阀 功能与用途

本阀门一般安装在供水管网系统的上游,实现对其下游管网或装置的减压稳压功能。
本系列阀门产品广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。

六、可调式减压稳压阀 主要技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 0-80
1.6 2.4 1.76 0.15-1.4
2.5 3.75 2.75 0.2-2.0

七、可调式减压稳压阀 主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金/2Cr13
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
缸套 活塞(活塞型) 2Cr13
膜片(膜片型) 夹织物丁腈橡胶
调节阀 球阀 铜合金
过滤器 不锈钢

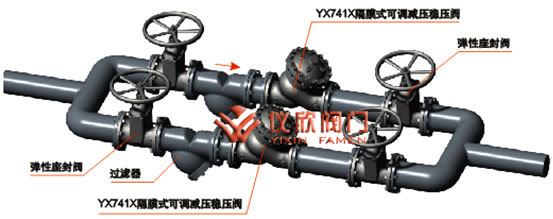

八、可调式减压稳压阀 安装示意图

可调式减压稳压阀安装示意图

九、可调式减压稳压阀 主要连接尺寸

公称通径
(mm)
尺寸(mm)
L H
50 205 300
65 216 337
80 250 467
100 320 520
125 365 580
150 415 640
200 500 778
250 605 889
300 698 1010
350 787 1037
400 914 1264
450 978 1294
500 978 1324
600 1200 1600
700 1450 1750
800 1560 1900
900 1800 2100
1000 2000 2400
