仪欣阀门:手动球阀>>针型阀>>J23SA针型阀

J23SA针型阀,三阀组针型阀

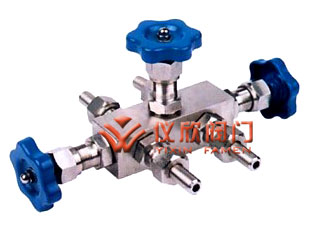

J23SA针型阀 J23SA针型阀

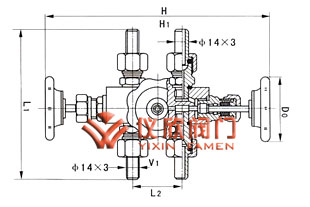

J23SA针型阀 J23SA针型阀尺寸图

一、J23SA针型阀 主要零件材料

零件名称 阀杆、阀盖、螺栓 阀杆、阀瓣、密封垫 填料 垫片 手轮
J23SA-320 铬镍不锈钢 不锈钢 聚四氟乙稀,柔性石墨 橡胶石棉板 优质碳钢

二、J23SA针型阀 主要性能规范

型号 公称压力PN (Mpa) 试验压力PS(Mpa) 工作压力(Mpa) 工作温度(℃) 适用介质
壳体 密封(液) 密封(气)
J23SA-160 16.0 24.0 17.6 0.6 16.0 P≤540℃ 液化石油气水,酸,蒸汽,油品等
C≤425℃

三、J23SA针型阀 主要外形及连接尺寸

型号 公称直径 尺寸 重量(kg)
L V1 Do H H1 L1 L1
J23SA-320 6 260 14 65 175 190 160 54 2.6
