JJY1针型阀,卡套针型阀

JJY1针型阀 JJY1针型阀

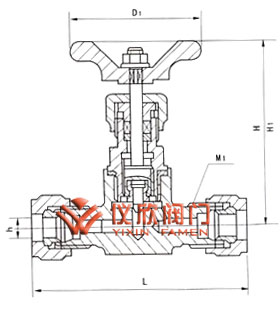

JJY1针型阀 JJY1针型阀尺寸图

一、JJY1针型阀 主要零件材料

零件名称 阀杆、阀盖、螺栓t 阀杆、阀瓣、密封垫 填料 垫片 手轮
JJY1-320-DN5 铬镍不锈钢 不锈钢 聚四氟乙稀,柔性石墨 橡胶石棉板 优质碳钢

二、JJY1针型阀 主要性能规范

型号 公称压力PN Mpa 试验压力PS(Mpa) 工作压力(Mpa) 工作温度(℃) 适用介质
壳体 密封(液) 密封(气)
JJY1-320-DN5 32.0 48.0 35.2 0.6 32.0 P≤540℃ 液化石油气水,酸,蒸汽,油品等
C≤425℃

三、JJY1针型阀 主要外形及连接尺寸

型号 公称直径DN(mm) 尺寸 重量(kg)
L D1 H H1 h M1
JJY1-320-DN5 5 104 65 104 112 14 M22×1.5 1.0
