电动调节阀

ZCF四氟活塞电磁阀

一、ZCF四氟活塞电磁阀 特点

ZCF四氟活塞电磁阀由于启闭原理的独特性和结构设计的科学性,产品的所有部件均可根据不同的化学介质选用不同的高分子材料制造,同时由于它的先导孔和卸压孔是传统阀的几十倍大,复位弹簧设置在介质外,因此它具有不易堵塞、耐酸碱、抗腐蚀和使用寿命长等优点,可适应于各种化学流体介质,是化工流体自动化生产设备的最佳配套产品。 聚四氟乙烯化工电磁阀具有优异的耐腐蚀性能,对所有的常用化学品都呈惰性。几乎可以抵抗所有化学介质(包括浓硫酸和王水)。具有优异的耐热性能,应用温度为- 100~180℃,材料可长期在230~260℃下工作。特别适合腐蚀严重、温度高且化学品不允许与润滑剂接触的环境。

ZCF四氟活塞电磁阀 ZCF四氟活塞电磁阀
大口径耐腐蚀电磁阀 小口径耐腐蚀电磁阀

二、ZCF四氟活塞电磁阀 应用范围

ZCF四氟活塞电磁阀用于石油化工、电力装备、医药机械、化学试剂厂、化学分析仪器、污水处理设备、科研仪器等强酸强碱自动控制系统中。

三、ZCF四氟活塞电磁阀 技术参数

原理结构:直动式四氟活塞型
环境温度:-10--50℃
控制方式:常闭式
流体范围:盐酸、硫酸、溶剂、化学试剂等酸、碱性液体和气体。
流体温度: -50℃--150℃
标准电压:AC220V、DC24V (其他电压可定制)
阀体材质:PTFE(聚四氟乙烯,俗称塑料王)
阀芯材质:PTFE(聚四氟乙烯,俗称塑料王)
电气连接:接线盒(2个不分正负极电源端子、1个接地端子)
防护等级:国际标准IP54

四、ZCF四氟活塞电磁阀 耐化学品性能技术表

ZCF四氟活塞电磁阀 ZCF四氟活塞电磁阀

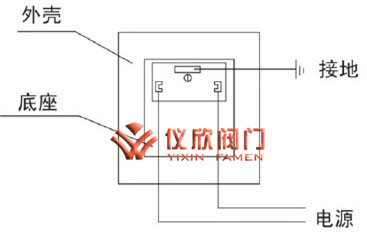

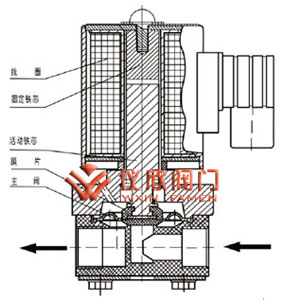

ZCF四氟活塞电磁阀内部结构图 ZCF四氟活塞电磁阀接线图
公称通径DN(mm) 2~4 5 6 8 10 15 20 25 32 40 50
公称压力: 0.2、0.4、0.6MPa
电源: AC220V  DC24V
适用介质: 各类酸 碱 盐 有机溶剂等化学流体
介质温度℃ -100~+180
连接方式 G1/8"~3/8"
M8×1
G1/4"~3/8" G1/2" G3/4" G1〞 G1¼" G1½" G2〞
种类 浓度% 60℃ 种类 浓度% 60℃ 种类 浓度% 60℃ 种类 浓度% 60℃
氢氧化钠 100 磷酸 100 甲酸 100 乙醚 100
氢氧化钾 100 铬酸 100 乙酸 100 100
氢氧化钙 100 硝酸 100 丁烷 100 甲苯 100
氢氟酸 100 草酸 100 环已酮 100

异丙醇

100
盐酸 100 柠檬酸 100 甲醇 100 原油 100
硫酸 100 高氯酸 100 乙醇 100 煤油 100
磷酸 100 乳酸 100 乙醛 100 汽油 100

注解:
①流体若含有杂质,应在电磁阀前端管路上安装过滤阀(滤网≥60目),且无凝固或结晶现象;
②其他规格及要求可以定做;

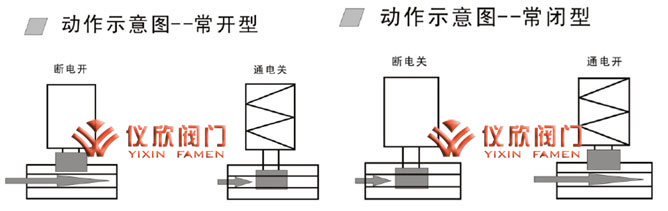

五、ZCF四氟活塞电磁阀 动作示意图

ZCF四氟活塞电磁阀
