Q611F气动塑料球阀
一、气动塑料球阀 概述
气动塑料球阀重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强,应用范围广
材质卫生无毒、耐磨损、容易拆卸,维护简单易行
|
|

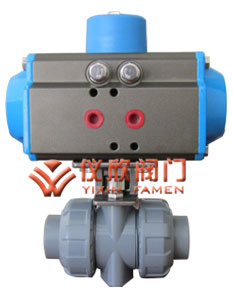

气动塑料球阀 |

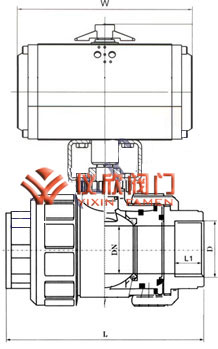

气动塑料球阀外形尺寸图 |
二、气动塑料球阀 规格参数
空气驱动 |
压缩空气4-6bar(可带手轮) |
公称通径 |
15~100mm |
公称压力 |
1.0~1.6Mpa |
适用温度 |
0~+60℃ |
连接方式 |
法兰、螺纹、由令 |
阀结构 |
一体、三通L、三通T |
阀体材质 |
UPVC、CPVC、PP |
阀芯材质 |
UPVC、CPVC、PP |
密封材质 |
PTFE |
适用介质 |
PVC兼容的食品工业化学溶剂 |
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
三、气动塑料球阀 外形尺寸
通径(mm) |
英寸″ |
尺寸(mm) |
L |
L1 |
L2 |
D1 |
D2 |
D3 |
D4 |
D5 |
15 |
1/2 |
112 |
60 |
16 |
13 |
20.1 |
20.3 |
31 |
45 |
20 |
3/4 |
132 |
73 |
19 |
18 |
25.1 |
25.3 |
37 |
55 |
25 |
1 |
144 |
78 |
22 |
23 |
32.1 |
32.3 |
44 |
66 |
32 |
1 1/4 |
165 |
87 |
26 |
30 |
40.1 |
40.3 |
54 |
82 |
40 |
1 1/2 |
171 |
92 |
31 |
38 |
50.1 |
50.3 |
65 |
98 |
50 |
2 |
200 |
112 |
38 |
48 |
63.1 |
63.3 |
79 |
120 |
65 |
2 1/2 |
273 |
136 |
44 |
61 |
75.1 |
75.3 |
92 |
140 |
80 |
3 |
303 |
158 |
51 |
69 |
90.1 |
90.3 |
108 |
160 |
100 |
4 |
326 |
176 |
61 |
99 |
110.1 |
110.4 |
146 |
225 |
