固定式电动球阀

一、固定式电动球阀 概述

Q947固定式电动球阀适用于两位切断、调节的场合。固定式电动球阀可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。

固定式电动球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合

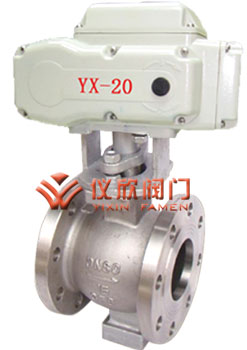

固定式电动球阀 固定式电动球阀

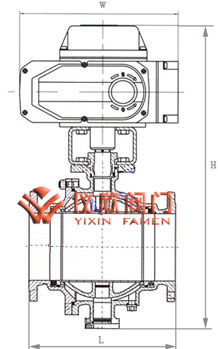

固定式电动球阀 固定式电动防爆球阀尺寸图

二、固定式电动球阀 执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

三、固定式电动球阀 规格参数

YX系列执行机构技术参数 阀体参数
电源 AC200/220V,50/60Hz 公称通径 DN10~300mm
输出力矩 50N·M~2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围 0~90° 0~360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构
保护装置 过热保护 流量特性 快开特性
环境温度 -30°~60° 可调范围 DN50-80 DN100-800-1200
250:1 350:1
手动操作 同附带手柄操作 基本误差 ±1%
限位 电气、机械二重限位 死区 ≤1%
防护等级 相当于IP-65 回差 ≤1%
位置测量 可选装开关或电位计 适用温度 密封面
驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
进线接口 PE1/2〞进线线锁

四、固定式电动球阀 技术参数和性能

试验压力 公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

五、固定式电动球阀 主要零件材料

零件名称 材 料
阀体 WCB ZG1Cr18Ni9Ti CF8 (304) CF3 (304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M (316L)
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 (316) 00Cr17Ni12Mo2 (316L)
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

六、固定式电动球阀 主要外形尺寸

通径 L H(mm) 重量(Kg)
mm mm Q47 Q347 Q647 Q947 Q47 Q347 Q647 Q947 Q67 Q367 Q667 Q967
100 305 178   416 470 55   90 110 80   85 105
125 381 252   542 520 80   120 145 75   115 140
150 403   205 572 538   140 170 205   125 155 190
200 502   398 736 580   220 250 275   200 230 255
250 568   495 890 637   365 310 335   340 295 310
300 648   580 910 684   530 485 475   500 455 445
350 762   625 1020 796   740 600 600   695 555 545
400 838   720 1080 842   900 955 895   845 900 840
450 914   770 1120 874   1170 1250 1105   1105 1195 1045
500 991   840 1150 904   1340 1550 1360   1270 1480 1290
600 1143   1050 1210 1120   1580 1740 1495   1480 1680 1405
700 1245   110 1300 1218   1885 2000 1850   1785 1900 1750
800 1397   1150 1460 1328   2190 2310 2050   2070 2200 1930
