三偏心多层次硬密封对夹蝶阀
一、三偏心多层次硬密封对夹蝶阀 概述
三偏心多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀 体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
 |
 |

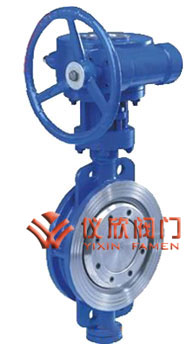

三偏心多层次硬密封对夹蝶阀 |
三偏心多层次硬密封对夹蝶阀尺寸图 |
二、三偏心多层次硬密封对夹蝶阀 采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
三、三偏心多层次硬密封对夹蝶阀 主要技术参数
| 公称通径 |
DN（mm） |
50～2000 |
50～500 |
| 公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
| 适用温度 |
碳钢:-29℃～425℃ 不锈钢-40℃～600℃ |
| 适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
| 驱动形式 |
蜗杆蜗轮传动、气传动、电传动 |
四、三偏心多层次硬密封对夹蝶阀 主要零件材质
| 零件名称 |
材料 |
| 阀体 |
铸铁、不锈钢、铬钼钢、合金钢 |
| 蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
| 密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
| 阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
| 轴承 |
奥氏体不锈钢、304氮化 |
| 填料 |
柔性石墨 |
五、三偏心多层次硬密封对夹蝶阀 主要外形尺寸
| 公称通径 |
长度
标准值 |
外形尺寸
（参考值） |
连接尺寸
(标准值) |
重量
(kg) |
| H |
Dd373H |
Dd673H |
Dd973H |
PN1.6MPa |
PN2.5MPa |
| 毫米 |
英寸 |
L |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D1 |
Z-d |
D1 |
Z-d |
| 50 |
2 |
43 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
125 |
4-18 |
125 |
4-18 |
12 |
| 65 |
21/2 |
46 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
145 |
4-18 |
145 |
8-18 |
13 |
| 80 |
3 |
64 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
160 |
8-18 |
160 |
8-18 |
15 |
| 100 |
4 |
64 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
180 |
8-18 |
190 |
8-22 |
17 |
| 125 |
5 |
70 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
210 |
8-18 |
220 |
8-26 |
27 |
| 150 |
6 |
76 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
240 |
8-22 |
250 |
8-26 |
29 |
| 200 |
8 |
89 |
215 |
780 |
400 |
425 |
850 |
250 |
170 |
775 |
300 |
315 |
295 |
12-22 |
310 |
12-26 |
45 |
| 250 |
10 |
114 |
243 |
840 |
400 |
425 |
925 |
250 |
170 |
945 |
300 |
315 |
355 |
12-26 |
370 |
12-30 |
69 |
| 300 |
12 |
114 |
285 |
995 |
450 |
560 |
1035 |
450 |
220 |
1070 |
300 |
315 |
410 |
12-26 |
430 |
16-30 |
86 |
| 350 |
14 |
127 |
320 |
1050 |
450 |
560 |
1070 |
450 |
220 |
1140 |
300 |
315 |
470 |
16-26 |
490 |
16-33 |
122 |
| 400 |
16 |
140 |
350 |
1220 |
535 |
580 |
1190 |
450 |
220 |
1210 |
300 |
315 |
525 |
16-30 |
550 |
16-36 |
141 |
| 450 |
18 |
152 |
350 |
1280 |
535 |
580 |
1250 |
650 |
280 |
1335 |
575 |
714 |
585 |
20-30 |
600 |
20-36 |
191 |
| 500 |
20 |
152 |
380 |
1365 |
535 |
580 |
1290 |
650 |
280 |
1415 |
575 |
714 |
650 |
20-33 |
660 |
20-36 |
260 |
| 600 |
24 |
154 |
435 |
1460 |
570 |
660 |
1455 |
850 |
380 |
1605 |
656 |
810 |
770 |
20-36 |
770 |
20-39 |
380 |
| 700 |
28 |
165 |
480 |
1520 |
750 |
550 |
1585 |
850 |
380 |
1844 |
656 |
810 |
840 |
24-36 |
875 |
24-42 |
450 |
| 800 |
32 |
190 |
530 |
1710 |
750 |
550 |
1700 |
1250 |
380 |
2040 |
656 |
810 |
950 |
24-39 |
990 |
24-48 |
650 |
| 900 |
36 |
203 |
595 |
1810 |
750 |
550 |
1865 |
1250 |
380 |
2255 |
785 |
863 |
1050 |
28-39 |
1090 |
28-48 |
830 |
| 1000 |
40 |
216 |
650 |
1900 |
900 |
750 |
2015 |
1250 |
380 |
2380 |
785 |
863 |
1170 |
28-42 |
1210 |
28-56 |
1050 |
| 1200 |
48 |
254 |
775 |
2280 |
1000 |
925 |
2250 |
1250 |
380 |
2640 |
785 |
863 |
1390 |
32-48 |
1420 |
32-56 |
1400 |
| 1400 |
56 |
279 |
870 |
2450 |
1000 |
925 |
|
|
|
2886 |
|
|
1590 |
36-48 |
1640 |
36-62 |
1900 |
| 1600 |
64 |
318 |
1000 |
2730 |
1000 |
925 |
|
|
|
3156 |
|
|
1820 |
40-56 |
1860 |
40-62 |
2900 |
| 1800 |
72 |
356 |
1110 |
3020 |
1100 |
980 |
|
|
|
3421 |
|
|
2020 |
44-56 |
2070 |
44-70 |
4000 |
| 2000 |
80 |
406 |
1250 |
3270 |
1100 |
980 |
|
|
|
3685 |
|
|
2230 |
48-62 |
2300 |
48-70 |
5300 |
