一、高灵敏度大流量蒸汽减压阀 概述

高灵敏度大流量蒸汽减压阀在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。

高灵敏度大流量蒸汽减压阀 高灵敏度大流量蒸汽减压阀

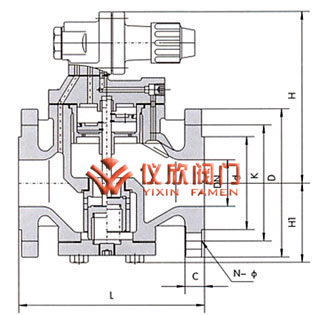

高灵敏度大流量蒸汽减压阀 高灵敏度大流量蒸汽减压阀尺寸图

二、高灵敏度大流量蒸汽减压阀 主要技术参数和性能指标

公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 0.04-1.0 0.05-1.6 0.08-2.5 0.2-3.5 0.5-3.5 0.5-4.5
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.07 0.1 0.15 0.4 0.5 0.8
渗漏量 GB12245-1989

三、高灵敏度大流量蒸汽减压阀 主要零件材料

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀瓣 2Cr13
缸套 活塞 铝铁青铜
膜片 1Cr18Ni9
活塞环 合金铸铁/对位聚苯
导阀座 导阀杆 2Cr13
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn

四、高灵敏度大流量蒸汽减压阀 流量系数(Cv)

DN 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250

五、高灵敏度大流量蒸汽减压阀 外形尺寸

外形尺寸(PN1.6-4.0) 单位:mm

公称通径DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 265 85
20 160 180 265 85
25 180 200 280 95
32 200 220 280 95
40 220 240 290 105
50 250 270 300 130
65 280 300 315 145
80 310 330 330 170
100 350 380 405 200
125 400 450 450 225
150 450 500 485 265
200 500 550 570 290
250 650 640 325
300 800 740 360
350 850 810 395
400 900 950 430
500 950 1080 500

外形尺寸(PN6.4-16.0) 单位:mm

公称通径DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 280 100
20 180 200 280 100
25 200 220 300 115
32 220 230 300 115
40 240 240 315 130
50 270 300 340 135
65 300 340 355 150
80 330 360 370 175
100 380 450 205
125 450 510 235
150 500 555 275
200 550 640 300
250 650 720 335
300 800 830 375
350 850 880 410
400 900 1020 445
500 950   1080 515
