Y型锻钢阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。 可设计成“Y”型阀的有截止阀和止回阀。
1. 压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598，标记按MSS-SP-25。
2. 采用以下结构
3. 全径或缩径
4. 升降式和球式止回阀
5. 按需内置弹簧
6. 可拆卸实心阀瓣
7. 自定心压板压套式
8. 整体式上密封座
9. 明杆支架型（OS&Y）
10. 螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
11. 承插端符合ASME B16.11
12. 螺纹连接端（NPT)符合ANSI/ASME B1.20.1
13. 阀瓣可变换为针型、节流型、球型、止回型
 |
 |

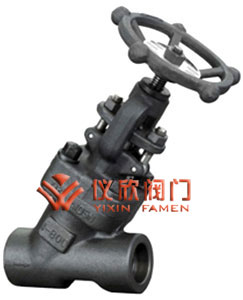

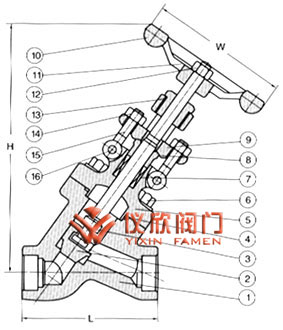

Y型锻钢截止阀 | Y型锻钢截止阀结构图 |
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
|---|---|---|---|---|---|
| Type A105 | Type A182 F22 | Type A182 F304(L) | Type A182 F316(L) | ||
| 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀瓣 | A105N | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 阀杆 | A182 F6a | A182 F304(L) | A182 F316(L) | |
| 4 | 密封座 | A105N | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 密封环 | F182 F304L | A182 F304(L) | A182 F316(L) | |
| 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 垫圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 8 | 阀杆螺母 | A276 F420 | |||
| 9 | 轴承压盖 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 11 | 手轮 | A197 | |||
| 12 | 对夹块 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 13 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A1983 B8M |
| 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 填料压板 | A216 WCB | A351 CF8 | ||
| 16 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A1983 B8M |
| 17 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 18 | 圆柱销 | A276 420 | A182 F304 | ||
| 19 | 填料压套 | A276 410 | A182 F304 | ||
| 20 | 吊耳 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 21 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 22 | 填料 | 不锈钢丝+柔性石墨 | |||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
 |
 |

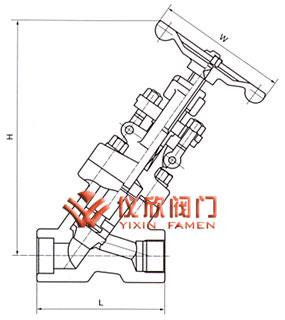

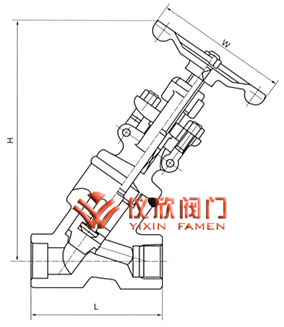

Y型锻钢截止阀结构图 | Y型锻钢截止阀结构图 |
| NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
|---|---|---|---|---|---|---|---|
| L | 900-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(开) | 333 | 333 | 332 | 408 | 406 | 524 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 900Lb-1500Lb | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500Lb | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
