仪欣阀门:气动控制阀>>气动蝶阀>>D641气动塑料蝶阀

D641气动塑料蝶阀

一、D641气动塑料蝶阀 概述

气动塑料蝶阀重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生活饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。 外型结构紧凑美观 本体重量轻容易安装 耐腐蚀性强,应用范围广 材质卫生无毒 耐磨损、容易拆卸,维护简单易

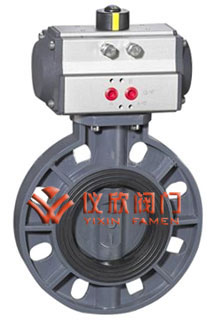

气动塑料蝶阀 气动塑料蝶阀

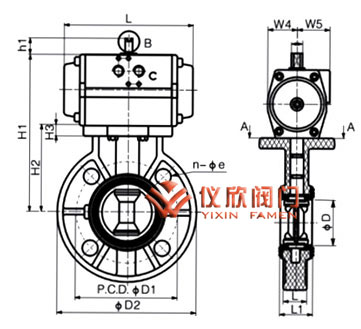

D641气动塑料蝶阀 D641气动塑料蝶阀尺寸图

二、D641气动塑料蝶阀 主要参数

空气驱动 压缩空气4-6bar(可带手轮)
公称通径 50~300mm
公称压力 1.0~1.6Mpa
适用温度 0~+60℃
连接方式 对夹
阀结构 A型
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP、PTFE
密封材质 FPM、EPDM、NBR
适用介质 PVC兼容的食品工业化学溶剂
可选附件 限位开关、定位器、电磁阀、减压阀

三、D641气动塑料蝶阀 主要外形尺寸

通径(mm) 英寸″ 尺寸(mm)
L D1 D2-ANSI D2-JIS D2-DIN D3 H N-φm-ANSI N-φm-JSI N-φm-DIN
50 2 43 56.5 120.39 120 125 165 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 185 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 201 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 229 135 8-19 8-19 8-18
125 5 66 130 216 210 210 257 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 285 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 343 210 8-22 8-23 8-23
250 10 110 255 362 355 350 411 240 12-25 12-25 12-23
300 12 129 311 432 400 400 490 297 12-25 12-25 12-23
