气动V型调节球阀

一、气动V型调节球阀 概述

ZSHV气动V型调节球阀是一种具有全新设计理 念及结构的新型 V 型调节球阀,与传统的硬密封 V 型球阀 相比,密封更可靠,性能更优良。
主要特点有:
1、 阀座采用新型高弹性耐高温材料及特殊的热处理工 艺,密封副采用碟片式密封结构,耐磨性好,摩擦力 小,球芯不易卡死,密封优良,使用寿命长;
2、 球芯呈特殊扇形,阀在关闭时,V 型缺口与阀座产生 楔形剪切作用,具有极好的切断性能和调节性能。 该阀广泛适用于控制纸浆、污水、含有纤维和固体颗粒悬浊介质以及高温蒸汽、干气体等介质。

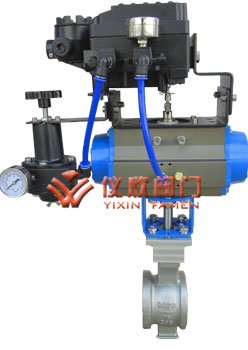

气动V调节球阀

二、气动V型调节球阀 阀体及内件技术参数

型式 直通两体式铸造 V 型球阀 DN25~200
直通整体式铸造 V 型球阀 DN250~300
公称通径 DN25、32、40、50、65、80、100、125、150、200、250、300
公称压力 ANSI 150、300 Lb;JIS 10、20 K;PN1.6、2.5、4.0MPa
连接形式 法兰连接:RF、FM,标准按    ANSI B16.5;JIS B2201;HG20596(或 GB9113-2000)
阀体材质 WCB / SCPH2,WC6/ SCPH21,WC9/ SCPH32,CF8 / SCS13A,  CF8M / SCS14A
阀体、阀内件材料的组合及工作温度范围请参阅表 1
使用温度 常温型:-29~+150℃ 高温型:+150~+450℃
填料 常温型:楔型聚四氟乙烯填料 高温型:柔性石墨成型填料
与执行机构连接 符合 ISO 5211/1~5211/3-1982
阀芯型式 V 型缺口阀芯
流量特性 近似等百分比性,请参照图 2
流量系数 请参见表 2
阀内件材质 阀体、阀内件材料的组合及工作温度范围请参阅表 1
球芯转角 90°
扭矩 请参见表 4

三、气动V型调节球阀 执行机构性能参数

型式 GT 型气缸执行机构
供气压力 0.40~0.70MPa
气源接头 Rc1/4
环境温度 -30~+70℃
选配附件 定位器、空气过滤减压阀、电磁阀、限位开关、手轮机构、其它

整机性能

作用方式 单作用气缸执行机构:正作用(气压增加阀闭);反作用(气压增加阀开) 双作用气缸执行机构:随输入定位器信号的增加阀开或阀闭
可    调    比 300:1
阀座泄漏量 金属阀座:符合 FCI 70-2-1998(ASME B16.104)和 GB4213-1992  Ⅳ级  和  Ⅴ级  要求
回差 1.5%(带定位器)
线性 ±1.5%(带定位器)
始终点偏差  ±2%
允许压差  请参阅  表 5
外形尺寸和重量 请参阅  表 8、9、10  和  图 3、4、5

特殊规格

阀体组件特殊检查 流量特性检查、材料检查(实验报告)、非破坏检查、放射线检查
阀体组件特殊清洗 完全除油、除水处理
  阀体组件  及  执 行机构特殊规格 特殊材质处理 禁铜处理 特殊空气配管和特殊接头
防沙、防尘型 防强腐蚀型 真空工作条件用
热带地区用 寒带地区用 指定色涂层
接触大气部分 SUS 不锈钢螺栓、螺母 快速开启或关闭时间

四、气动V型调节球阀 主要零件材料及内部结构

本体材质为碳钢
1 底座 WCB LCB WC9
2 阀体 WCB LCB WC9
3 下阀轴 2Cr13 2Cr13 2Cr13
4 密封圈 PTFE/PPL
PPL
5 V球 CF8 CF8M CF3M
6 上阀轴 2Cr13 2Cr13 2Cr13
7 填料 柔性石墨/PTFE
8 填料压盖 WCB LCB WC9
9 压板 WCB LCB WC9
本体材质为不锈钢
1 底座 CF8 CF8M CF3M
2 阀体 CF8 CF8M CF3M
3 下阀轴 304 316 316L
4 密封圈 PTFE/PPL
5 V球 CF8 CF8M CF3M
6 上阀轴 304 316 316L
7 填料 柔性石墨/PTFE
8 填料压盖 CF8 CF8M CF3M
9 压板 CF8 CF8M CF3M



五 、气动V型调节球阀 KV值及流量特性

公称通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(mm) 28 31 37 40 53 66 89 104 130 173 212 255
流量系数 Kv 30 35 56 90 140 230 387 600 965 1567 2400 3900

六、气动V型调节球阀 允许压差

阀配用 GTE 单作用气缸执行机构 (带定位器)

  执行机构 气源压力
(MPa)
允许压差(MPa)
公称通径(mm)
25 32 40 50 65 80 100 125 150 200 250 300
GTE100-08     0.5 4.0 2.3 2.3 1.6
GTE115-10       4.0
GTE190-10         4.0 2.3
GTE210-10             2.3
GTE255-08               1.6 1.6
GTE255-10               2.3   1.6
GTE300-10                 2.3 2.3
GTE350-10                     2.0 1.6

阀配用 GTD 双作用气缸执行机构 (带定位器)

  执行机构 气源压力
(MPa)
允许压差(MPa)
公称通径(mm)
25 32 40 50 65 80 100 125 150 200 250 300
GTD090 0.5 4.0 4.0 4.0 1.6
GTD100       4.0
GTD145         4.0 2.3
GTD160             2.3 2.3
GTD210                 2.3 1.6
GTD255                   2.3
GTD300                     2.3
GTD350                       2.3

七、气动V型调节球阀 尺寸及重量

公称通径 H H1 H2 H3 L L1 D 重量 气源接口
25 380 57 160 73 50 177 64 9 G1/8”
32 420 60 175 93 55 203 76 10 G1/4”
40 440 63 190 93 60 216 82 19
50 480 92 200 93 75 284 100 36
65 510 100 230 108 145 290   48
80 600 108 250 108 165 368   70
100 680 117 270 108 194 420   98
125 750 140 320 135 210 583   240
150 850 177 355 135 222 662   252
200 920 200 425 138 243 1359   340 M16ⅹ1.5
250 1150 252 520 138 297 1448   562
300 1400 270 575 138 338 1850   610
350 1500 300 655 138 450 1850   892
400 1600 340 740 138 500 1850   956
