气动笼式调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构,配用多弹簧执行机构或者电动执行机构,流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。气动笼式调节阀特别适用于允许压差小、阀前后压差较大的工作场合。气动笼式调节阀有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;气动笼式调节阀泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择。
![]()  |
![]()  |
| 气动笼式调节阀(普通型) | 气动笼式调节阀(顶装手轮) |
| 零件名称 | 材料 | 温度范围 |
|---|---|---|
| 阀体上阀盖 | HT200 | -20~200℃ |
| ZG230-450 | -40~450℃ | |
| ZG1Cr18Ni9Ti | -250~550℃ | |
| ZG0Cr18Ni12Mo2Ti | -250~550℃ | |
| 阀芯、阀座 | 1Cr18Ni9 | -250~550℃ |
| 0Cr18Ni12Mo2Ti | -250~550℃ | |
| 填 料 | 聚四氟乙烯 | -40~200℃ |
| 膜 片 | 丁晴橡胶夹增强涤沦织物 | |
| 压缩弹簧 | 60Si2Mn | |
| 膜 盖 | A3 |
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司 商洽生产  |
  |||
| 额定流量 系数Kv  |
    直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | ||||
| 公称压力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 流量特性 | 直线、等百分比、快开型 | |||||||||||||||||||
| 介质温度℃ | -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃ | |||||||||||||||||||
| 法兰标准 | 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||||||||||||||
| 阀体材质 | PN (MPa)  |
    0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | |||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | |||||||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | |||||||||||||||||||
| 可调比R | 50:1 | |||||||||||||||||||
| 气源接头 | M16×1.5 | |||||||||||||||||||
![]()  |
![]()  |

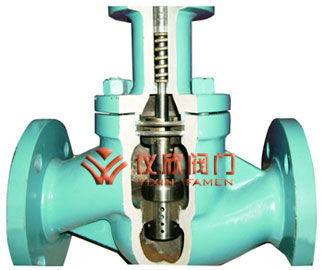

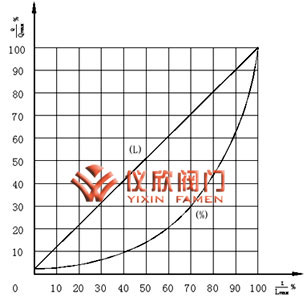

| 气动笼式调节阀内部结构图 | 气动笼式调节阀流量特性图 |
| 型号 | ZHA-22 ZHB-22  |
    ZHA-23 ZHB-23  |
    ZHB-34 ZHB-34  |
    ZHA-45 ZHB-45  |
    ZHA-56 ZHB-56  |

|---|---|---|---|---|---|
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1600 |
| 行程mm | 16 | 25 | 40 | 60 | 100 |
| 弹簧范围KPa | 20~100(标准):40~200; 80~240; 20~60; 60~100  |
  ||||
| 项目 | 指标值 | 项目 | 指标值 | ||||
|---|---|---|---|---|---|---|---|
| 基本误差% | 不带定位器 | ±5.0 | 始 终 点 偏 差 %  |
    气关 | 不带定位器 | 始点 | ±5.0 |
| 带定位器 | ±1.0 | 终点 | ±2.5 | ||||
| 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | ||
| 终点 | ±5.0 | ||||||
| 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | ||
| 终点 | ±1.0 | ||||||
| 带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-4×阀额定容量 | ||||
| 额定行程偏差% | ±2.5 | ||||||
| 开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力KPa | 需要附件 | 公称通径(阀座直径)mm | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||
| (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||||
| 气  关  |
    ZHA -22  |
    20~100 20~100 40~200  |
    140 250 140  |
    P P P或R  |
    6.4 6.4 6.4  |
    5.94 6.4 6.4  |
    3.34 6.4 6.4  |
    3.34 6.4 6.4  |
    2.14 6.4 6.4  |
    |||||||||||
| ZHA -23  |
    20~100 20~100 40~200  |
    140 250 400  |
    P P P或R  |
    1.31 6.09 6.4  |
    0.84 3.9 5.26  |
    0.53 2.5 3.39  |
    ||||||||||||||
| ZHA -34  |
    20~100 20~100 40~200  |
    140 250 400  |
    P P P或R  |
    0.51 2.36 3.21  |
    0.33 1.56 2.12  |
    0.21 1.0 1.35  |
    ||||||||||||||
| ZHA -45  |
    20~100 20~100 40~200  |
    140 250 400  |
    P P P或R  |
    0.22 1.02 1.39  |
    0.15 0.71 0.97  |
    0.08 0.40 0.54  |
    ||||||||||||||
| ZHA -56  |
    20~100 20~100 40~200  |
    140 250 400  |
    P P P或R  |
    0.06 0.37 0.51  |
    0.04 0.25 0.36  |
  |||||||||||||||
| 气  开  |
    ZHB -22  |
    20~100 40~200 80~240  |
    140 250 400  |
    P P或R P  |
    4.46 6.4 6.4  |
    3.09 6.4 6.4  |
    1.98 5.94 6.4  |
    1.11 3.34 6.4  |
    0.71 2.14 4.99  |
    |||||||||||
| ZHB -23  |
    20~100 40~200 80~240  |
    140 250 400  |
    P P或R P  |
    0.44 1.37 3.05  |
    0.28 0.84 1.95  |
    0.18 0.53 1.25  |
    ||||||||||||||
| ZHB -34  |
    20~100 40~200 80~240  |
    140 250 400  |
    P P或R P  |
    0.17 0.51 1.18  |
    0.11 0.33 0.78  |
    0.07 0.21 0.5  |
    ||||||||||||||
| ZHB -45  |
    20~100 40~200 80~240  |
    140 250 400  |
    P P或R P  |
    0.07 0.22 0.51  |
    0.05 0.15 0.35  |
    0.028 0.08 0.20  |
    ||||||||||||||
| ZHA -56  |
    20~100 20~100 40~200  |
    140 250 400  |
    P P P或R  |
    0.03 0.09 0.20  |
    0.02 0.06 0.14  |
  |||||||||||||||
![]()  |
![]()  |

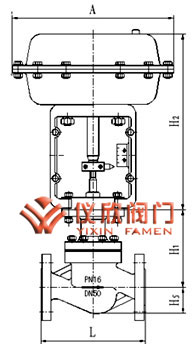

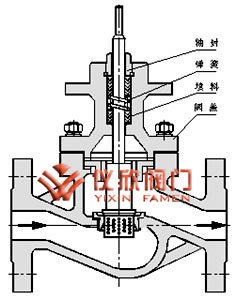

| 气动笼式调节阀外型尺寸图 | 气动笼式调节阀外型剖面图 |
| DN | L | H | H1 | 质量(kg) | φA | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN16 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | PN6 PN16  |
    PN40 PN64  |
  ||
| 20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | |
| 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | ||
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
| 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
| 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
| 200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
| 250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
| 300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
