一、ZHA/B气动薄膜执行器 概述

ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。

气动薄膜执行器 气动薄膜执行器

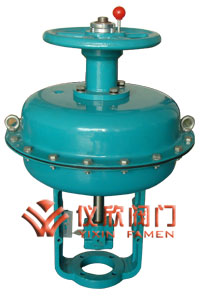

ZHA/B气动薄膜执行器 ZHA/B气动薄膜执行器(带顶装手轮)

二、ZHA/B气动薄膜执行器 主要零部件材料

ZHA型:正作用,当信号压力增加时,阀杆部件向下移;
ZHB型:反作用,当信号压力增加时,阀杆部件向上移。

机壳 A3 推杆 2Cr12
支架 HT200 轴套 复合聚四氟乙烯
膜片 丁睛橡胶夹增强涤纶织物 压缩弹簧 60Si2Mn

三、ZHA/B气动薄膜执行器 性能指标

项目 带定位器 不带定位器
基本误差% ≤±1 ≤±4(输出行程的百分数表示)
回差% ≤1 ≤2.5(输出行程的百分数表示)
死差% ≤0.4 ≤2.5(输出压力范围的百分数表示)
额定行程偏差% ±2.5
始终点偏差% ±1.0 气关式始点±5.0;气开式始点±2.5、终点±5.0
工作寿命 不少于30万次

四、ZHA/B气动薄膜执行器 ZHA/B主要技术参数

气动薄膜执行器外形尺寸图
型号 主要尺寸(mm) 可配阀门 (mm) 重量(Kg)
D D1 n×d H HV A B
MF22 60 101 4×10 300 - 288 - DN10-DN20 15
MF23 60 101 4×10 321 - 288 - DN25-DN32 17
MF34 74 124 4×14 437 - 360 - DN50-DN100 25
MF45 95 152 4×14 542 - 470 - DN125-DN200 46.5
MF56 100 190 4×18 740 - 579 - DN250-DN400 107.5
MFA22 60 101 4×10 - 508 288 220 DN10-DN20 18
MFA23 60 101 4×10 - 551 288 220 DN25-DN32 20
MFA34 74 124 4×14 - 651 360 335 DN40-DN50 31
MFA45 95 254 4×14 771 470 335 DN125-DN200 56
MFA56 100 328 4×18 1061 579 350 DN250-DN400 124.5
型号 膜片面积(cm²) 弹簧数量 最大行程(mm) 气压(bar 最大推力(N)
MF/MFA22D 350 3~6 20 1.4 4800
MF/MFA22R 0 480
MF/MFA23R 350 3~6 30 1.4 5200
MF/MFA23D 0 920
MF/MFA34R 610 3~6 45 1.4 7800
MF/MFA34D 0 720
MF/MFA45R 1000 4~8 65 1.4 11000
MF/MFA45D 0 3840
MF/MFA56R 1300 4~7 110 1.4 15000
MF/MFA56D 0 5000
