伞齿轮浆液阀

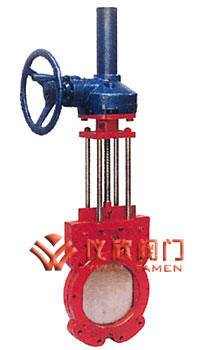

伞齿轮浆液阀 伞齿轮浆液阀

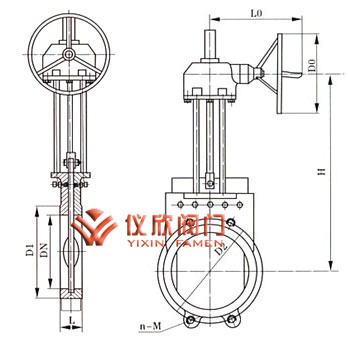

伞齿轮浆液阀 伞齿轮浆液阀尺寸图

一、伞齿轮浆液阀 主要性能规范

公称压力PN 密封试验 壳体试验 工作温度 适用介质
0.6MPa 0.66MPa 0.9MPa -10℃~120℃ 泥浆、煤渣、纸浆、粮浆、粒状物等介质
1.0MPa 1.1MPa 1.5MPa

二、伞齿轮浆液阀 主要外形及连接尺寸

公称通径DN 结构长度L D1 D2 H L0 D0 n-M
0.6 1.0.
50 48 48 100 125 300 400 250 4-M16
65 48 48 120 145 310 400 250 4-M16
80 50 50 135 160 330 400 250 4-M16
100 50 50 155 180 380 400 250 8-M16
125 50 50 185 210 440 400 250 8-M16
150 60 60 210 240 500 400 250 8-M20
200 60 60 265 295 580 400 250 8-M20
250 70 70 320 350 670 420 300 12-M20
300 70 80 368 400 820 420 300 12-M20
350 80 90 428 460 900 420 300 16-M20
400 90 120 482 515 1020 420 300 16-M22
450 90 120 532 565 1150 420 300 20-M22
500 90 130 585 620 1250 420 300 20-M22
600 140 140 685 725 1500 420 300 20-M27
700 140 140 800 840 1750 420 300 24-M27
800 190 190 905 950 2000 420 300 24-M30
900 203 203 1005 1050 2300 420 300 28-M30
1000 216 216 1115 1160 2500 420 300 28-M30
1200 254 254 1325 1380 2800 420 300 32-M36
