电动调节阀

微阻缓闭止回阀

一、微阻缓闭止回阀 概述

微阻缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并且有效地减少阀门关闭水锤压力,可保障管网安全运行。微阻缓闭止回阀具有阀瓣轻、开度大、节电效果显著,流体阻力小,水锤消除机构设计新颖,并且微阻缓闭止回阀密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

微阻缓闭止回阀 微阻缓闭止回阀

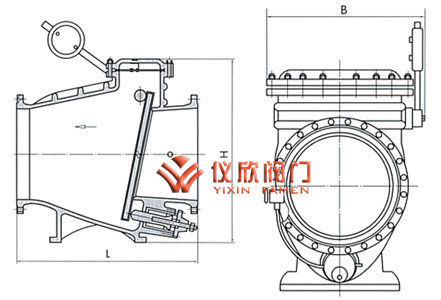

微阻缓闭止回阀 微阻缓闭止回阀尺寸图

二、微阻缓闭止回阀 主要技术参数

公称压力:1.0~2.5MPa
公称通经:40~800mm
适用介质:水、弱腐蚀性液体
适用温度:0~80℃(如需要,可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598

三、微阻缓闭止回阀 主要零部件材料

零件名称 阀体、阀盖 阀瓣 阀轴
材料 灰铸铁、铸钢 钢板、橡胶组合件 不锈钢

四、微阻缓闭止回阀 主要外形连接尺寸

DN(mm) 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
H 200 230 290 310 350 400 480 500 600 700 800 900 1000 1100 1300 1400 1500
L 300 300 320 354 350 380 500 580 670 730 820 920 950 1100 1200 1550 1700
B 220 270 290 300 320 340 410 450 550 580 630 700 800 900 990 1120 1300
