VB7000电动调节阀

一、电动二通阀,电动三通阀 概述

VB7000电动二通阀电动三通阀配以电子驱动控制装置后,能调节蒸汽或冷、热水的流量,广泛应用于中央空调、采暖、水处理、工业的流体控制。驱动器是由可逆同步马达驱动,并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用,能在停顿的情况下产生稳定的扭矩。故此当马达没有电流通过时能稳定地停顿在任何一点,当阀门全开或全关时磁离合器分离,停止调节。驱动器的递增式或比例式控制器所发讯号能使马达顺时转动或逆时转动。

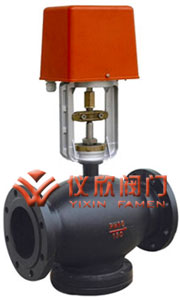

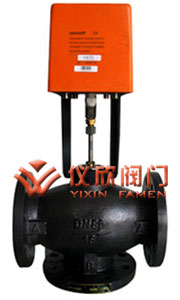

电动二通阀 电动三通阀
电动二通阀 电动三通阀

二、电动二通阀 主要技术参数

介质:热冷水,50%乙二醇、蒸汽
介质温度:2~180℃
公称压力:1.6Mpa
流量特性:等百分比或线性
可调比: 50:1
渗漏量(m3/h):KV值的0.01%

三、电动二通阀 材质

阀体:铸钢 WCB 铸铁
阀瓣、阀杆、阀座:不锈钢
填料:聚四氟乙烯

四、电动三通阀 主要技术参数

介质:热冷水,50%乙二醇、蒸汽
介质温度:2~180℃
公称压力:1.6Mpa
流量特性:等百分比或线性
渗漏量(m3/h):KV值的0.03%

五、电动三通阀 材质

阀体:HT200灰铸铁
阀瓣:黄铜
阀杆:1Cr18Ni9
轴封:黄铜
密封件:三元乙丙橡胶

六、电动二通阀,电动三通阀 外形尺寸

电动二通阀 电动三通阀

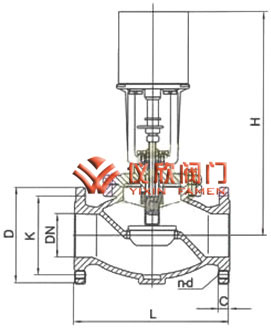

电动二通阀结构图 电动三通阀结构图

电动二通阀外形尺寸

型号 规格 L H D C K n-d 压差KPa 行程
VB-7200 DN65 290 158 185 20 145 4-18 400 40
DN80 310 195 200 20 160 8-18 400 40
DN100 350 216 220 20 180 8-18 300 40
DN125 400 237 250 22 210 8-18 200 40
DN150 480 282 285 22 240 8-22 100 40
DN200 533 289 340 30 295 12-22 100 40

电动三通阀外形尺寸

型号 规格 L H H1 D C K n-d 压差KPa 重量(KG) 行程
VB-7300 DN65 290 158 150 185 20 145 4-18 400 23 45
DN80 310 195 185 200 20 160 8-18 400 31 45
DN100 350 216 205 220 20 180 8-18 300 39 45
DN125 400 237 230 250 22 210 8-18 200 66 45
DN150 480 282 280 285 22 240 8-22 100 87 45
DN200 533 289 340 340 30 295 12-22 100 90 45
