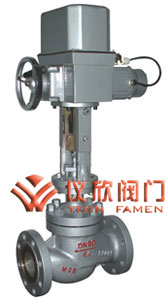

ZAZN电动双座调节阀

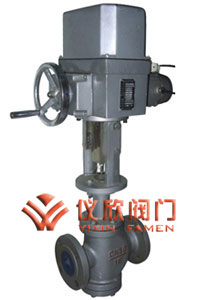

ZAZM电动套筒调节阀

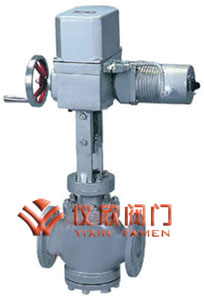

ZAZP电动单座调节阀

一、ZAZ系列电动调节阀 概述

ZAZ(P、N、M)型电动调节阀电动执行机构与各种的阀体(单座、双座、套筒)组配而成,而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力,接受统一的标准电信号0-10mADC或4-20mADC,自动的控制阀门开度,达到对工作流量、压力、温度、液位等参数的自动控制,是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。

ZAZ系列电动调节阀 ZAZ系列电动调节阀 ZAZ系列电动调节阀
ZAZN电动双座调节阀 ZAZM电动套筒调节阀 ZAZP电动单座调节阀

二、ZAZ系列电动调节阀 主要技术参数

公称通径DN(mm) 3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量
系数kv
单座 P 0.08~0.8 1.2~5.0 8 12 20 32 50 80 120 200 280 450
双座 N     10 16 25 40 63 100 160 250 400 630 1000 1600
套筒 M     15   20 30   75 115   240 350
公称压力(MPa) 1.6 4.0 6.0
行程(mm) 10 16 25 40 60 100
电动执行器型号 DKZ-310/310C DKZ-410/410C/510/510C DKZ-510/510C
信号 Ⅱ型0-10mA DC  Ⅲ型4-20mA DC
介质温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
流量特性 直线  百分比
可调范围 30:1
电源电压 220VAC 50~60Hz
作用方式 电开式(K) 电闭式(B)







(MPa)
0.6   低温: ZG1Cr18Ni9Ti
1.6 常温:HT200 ZG230-450
4.0   低温: ZG1Cr18Ni9Ti
常温:ZG230-450、ZG1Cr18Ni9Ti
中温:ZG230-450、ZG1Cr18Ni9Ti
6.4 低温:ZG1Cr18Ni9Ti
常温:ZG230-450、ZG1Cr18Ni9Ti
中温:ZG230-450、ZG1Cr18Ni9Ti
法兰尺寸 管连接 铸钢法兰按JB77-59,铸铁法兰按JB79-59
法兰型式 法兰密封型式按JB77-59,其中PN6.0法兰按准糟式
铸钢法兰按光滑式,铸铁法兰按凹式
阀芯材质 1Cr18Ni9Ti
上阀盖型式 普通式(常温型),热片式(中温型),长劲式(低温式)

三、ZAZ系列电动调节阀 允许压差

使用情况 阀芯处于流开状态,关闭时阀后压力P2=0
公称通径
DN(mm)
阀座直径
DN(mm)
执行机构
有效推力
(N)
允许压差(sMPa)
电动直通单座调节阀
PN1.6(MPa) PN6.4(MPa)
3/4 3 4 5
6 7 8
20 10 12 15 20 400,1000,2500 公称压力 3.8 2.7 1.7 1.0
公称压力 4.34.3 2.5
25 26 400,1000,2500 0.5 公称压力 0.6 3.6
32 32 0.4 公称压力 0.4 2.3
40 40 400,1000
2500,6400
0.7 1.0 0.7 1.5
50 50 0.5 1.0 0.5 1.0
65 66 6400,16000 1.4 1.4
80 80 1.0 1.0
100 100 0.6 0.6
125 125 6400,16000 0.5 1.0 0.5 1.0
150 150 0.3 0.7 0.3 0.7
200 200 0.2 0.4 0.2 0.4
250 250 16000 0.3 0.3
300 300 0.2 0.2

四、ZAZ系列电动调节阀 主要技术性能

项目 指标
基本误差% ±5.0
回差% 3.0
死区% 3.0
泄漏量 单座阀 符合JB/T7387-94 IV级 小于阀的额定容量×10-4
双座阀 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3
套筒阀 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

五、ZAZ系列电动调节阀 外形尺寸

ZAZ系列电动调节阀 ZAZ系列电动调节阀 ZAZ系列电动调节阀
ZAZP电动单座调节阀 ZAZN电动双座调节阀 ZAZM电动套筒调节阀

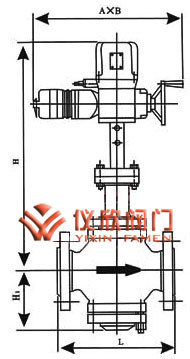

ZAZP电动单座调节阀、ZAZN电动双座调节阀 尺寸图

公称通径
DN
A
执行器宽
B L H H1
ZAZP单座 ZAZN双座
PN1.6 PN4.0 PN6.4 普通型 热片型 普通型 热片型 ZAZP ZAZN
20 230 460 180 185 190 653 804 / / 65 /
25 185 190 205 665 816 670 937 99 104
32 200 210 220 671 822 673 943 105 107
40 220 230 240 683 834 693 982 116 126
50 230 530 250 255 265 698 849 698 992 131 131
65 275 285 295 789 949 799 1147 165 175
80 305 310 325 792 952 809 1177 173 190
100 350 355 370 796 956 821 1207 177 202
125 260 630 410 425 440 847 1062 872 1357 225 250
150 450 460 475 855 1070 882 1377 233 260
200 550 560 570 894 1109 924 1459 272 302
250 670 660 670 1156 1368 1156 1368 422 422
300 740 785 800 1215 1427 1215 1427 484 484

ZAZM电动套筒调节阀尺寸图

公称通径
DN
L(mm) A B H(mm) H1(mm)
PN16 PN40 PN64 普通型 热片型
25 184 197 230 230 460 668 819 75
40 222 235 260 684 835 95
50 254 267 300 684 835 98
80 295 317 380 230 530 785 946 130
100 350 368 430 795 946 156
150 480 473 550 260 630 945 1160 208
200 600 615 650 945 1160 250
250 650 670 690 1050 1320 265
300 740 770 800 1145 1320 265
