仪欣阀门:气动控制阀>>快速切断阀>>气动薄膜套筒切断阀

ZQHM气动薄膜套筒切断阀

一、气动薄膜套筒切断阀 概述

ZMQM气动套筒切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

气动薄膜套筒切断阀 气动薄膜套筒切断阀
气动薄膜套筒切断阀 气动活塞式套筒切断阀

二、气动薄膜套筒切断阀 特点

切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
平衡型阀内件,提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
活塞式执行机构,操作力大,使用压差大。

三、气动薄膜套筒切断阀 主要零件材料

材料代号 C(WCB) P(304) R(316)
主要
零件
阀体、阀盖 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯(F4)、柔性石墨、
垫片 增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
O型密封圈 耐油橡胶
弹簧 60Si2Mn
推杆 2Cr13
手轮 HT200
适用工况 适用介质 水蒸汽油品类气液体 硝酸碱类腐蚀性气液体 醋酸类等腐蚀性气液体
适用温度 硬密封:-30~+450℃ 软密封:-30~+180℃

四、气动薄膜套筒切断阀 规格与技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量 系数 KV 单座、双座 5 7 11 20 30 48 75 120 190 300 480 760
套筒   11 20 30 48 75 120 190 300 480 760
公称压力 PN(MPa) 1.0 1.6 4.0 6.4
额定行程 (mm) 8 12 20 25 40 50
有效面积 (c m 2 ) ZQM 型 100 200 400 600 1000
ZQG型 100 125 160 250
允许泄 漏量 硬密封 1/h - 般: 10 -4 X 阀额定容量;严密型:单、双座: 1.2X10 -7 ,套筒 5X10 -6 X 阀额定容量
软密封 VI 级
允许压差 (MPa) ZMQ P N 正作用 6.4 5.09 2.91 1.85 2.18 1.33 1.52 0.99 0.62 0.60 0.69 0.39
ZMQ P N 反作用 6.4 6.4 3.88 2.47 2.91 1.77 2.03 1.32 0.83 0.80 0.92 0.52
ZSQ P N 6.4 6.1 3.5 2.3 3.0 1.9 1.9 1.5 0.93 0.84 0.65 0.47
Z M S QM 公称压力
信号压力 (kPa) ZMQ 0 或 250
ZSQ 0 或 400 ~ 600

四、气动薄膜套筒切断阀 外形尺寸及重量

气动薄膜套筒切断阀 气动薄膜套筒切断阀

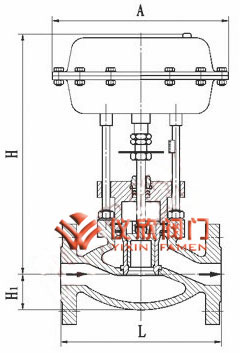

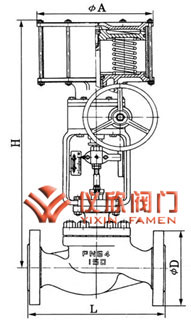

气动薄膜套筒切断阀结构尺寸图 气动活塞式套筒切断阀外型尺寸图
公称通径 15 20 25 32 40 50 65 80 100 125 150 200
A ф 196 ф 232 ф 308 ф 394 ф 498
L PN16 、 40 130 150 160 180 200 230 290 310 350 400 480 600
PN64 210 230 230 260 260 300 340 380 430 500 550 650
H PN16 、 40 305 340 345 370 380 390 475 490 500 765 825 927
PN64 320 350 354 372 382 397 473 475 517 805 882 815
波纹管密封型 375 409 414 431 441 468 555 570 613 855 915 1017
H 1 PN16 、 40 50 53 58 70 75 83 93 100 110 125 143 170
PN64 60 65 70 77.5 85 90 100 85 125 148 170 208
H 2 PN16 115 115 121 130 140 153 178 190 200 260 320 360
PN40 125 125 130 140 150 160 185 200 220 280 320 380
PN64 150 150 160 170 180 200 230 250 282 310 430 480
H 3 PN16 、 40 404 415 428 448 468 561 578 590 886 1008 1120
PN64 365 430 498 528 528 530 535 540 600 890 1208 1305
波纹管密封型 395 465 478 509 509 548 641 658 670 976 1098 1210
重量 (kg) 标准型 10 10 12 15 18 23 35 45 60 75 90 120
波纹管密封型 12 12 14 17 20 26 38 48 64 79 95 125
