ZQHP气动薄膜单座切断阀

一、气动薄膜单座切断阀 概述

ZQHP气动薄膜单座切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

ZQHP气动薄膜单座切断阀于电磁阀配合使用,通过控制电磁阀的开启关闭来控制阀门切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

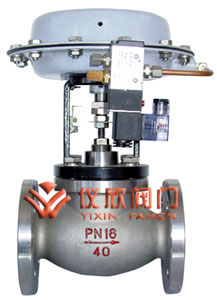

气动薄膜单座切断阀 气动薄膜单座切断阀
气动薄膜单座切断阀 气动活塞式单座切断阀

二、气动薄膜单座切断阀 主要零件材料

材料代号 C(WCB) P(304) R(316)
  主要
零件
阀体、阀盖 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯(F4)、柔性石墨、
垫片 增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
上下膜盖 A3钢板冲压
波纹膜片 丁晴橡胶夹增强涤沦织物
弹簧 60Si2Mn
推杆、衬套 2Cr13
轴套 聚氨酯(用于反作用)
适用工况 适用介质 水蒸汽油品类气液体 硝酸碱类腐蚀性气液体 醋酸类等腐蚀性气液体
适用温度 -30~+200℃ -30~+450℃ F4:≤200℃

三、气动薄膜单座切断阀 主要技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数kv 套筒     11 20 30 48 75 120 190 300 480 760
单座 5 7 11 20 30 48 75 120 190 300 480 760
三通
额定行程(mm) 8 12 20 25 40 50
允许泄漏量 硬密封(L/H) 套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量
软密封(ml/min) 0泄漏
膜片有效面积(cm2)(薄膜式切断阀) 100 200 400 600 1000
公称压力PN(MPa) 1.6 4.0 6.4
允许压差(MPa) 单座 6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52
套筒 6.4
信号压力KPa 200(薄膜片)
回讯电压 AC220V/DC24V/DC110V

四、气动薄膜单座切断阀 连接尺寸

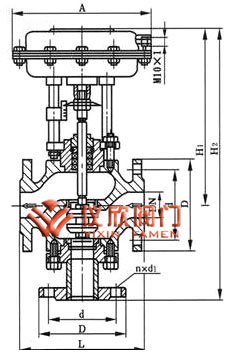

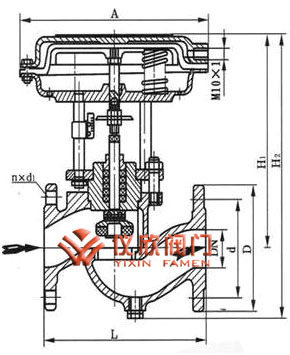

气动薄膜单座切断阀 气动薄膜单座切断阀
气动薄膜单座切断阀结构尺寸图 气动活塞式单座切断阀结构图
公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 8 12 17 29 43 70 110 165 275 440 690
H3(mm) 398 392 404 427 443 532 558 577 728 940 995
A(mm) 194 230 306 394 496
L(mm) PN16 150 160 180 200 230 290 310 350 400 480 600
PN64 230 260 300 340 380 430 500 550 650
D(mm) PN16 105 115 140 150 165 185 200 220 250 285 340
PN64 130 140 155 170 180 205 215 250 295 345 415
