该球阀结构简单、体积小、重量轻、流阻小、节能效果好。且价格经济。
流体进、出该阀方向可任意选择，具有双向作用。
水平管道、垂直管道均可安装。
操作方便，开关迅速，手柄只需转动90度即可实现开关。
 |
 |

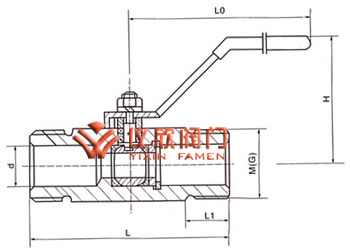

| 广式外螺纹球阀 | 广式外螺纹球阀外形尺寸图 |
| 零件名称 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
|---|---|---|---|---|---|
| Q21F-16C、Q21F-25C、 Q21F-40C、Q21F-64C |
A105、45 | 1Cr18/Cr18Ni9Ti | SS304 | 聚四氟乙烯 增强聚四氟乙烯 对位聚苯 |
聚四氟乙烯 对位聚苯 |
| Q21F-16P、Q21F-25P、 Q21F-40P、Q21F-64P |
1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
| Q21F-16R、Q21F-25R、 Q21F-40R、Q21F-64R |
SS316/ 1Cr18Ni12Mo2Ti |
SS316/ 1Cr18Ni12Mo2Ti |
| 公称通径(mm) | 尺寸(mm) | |||||
|---|---|---|---|---|---|---|
| d | L | L1 | M | Lo | Q61带对焊接头总长 | |
| 6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
| 10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
| 15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
| 20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
| 25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
| 32 | 22 | 120 | 20 | 52×2 | 150 | 235 |
| 40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
| 50 | 32 | 140 | 25 | 72×3 | 150 | 291 |
螺纹标准:GB196
