仪欣阀门:手动阀门>>球阀>>V型球阀

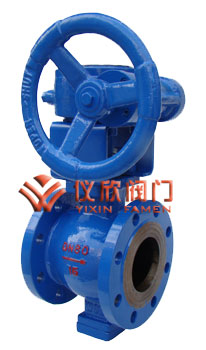

V型球阀

V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
V型球阀应用规范:1、设计、制造 按GB12237-89 2、结构长度按 GB12221-89 3、连接法兰:JB79-94 4、 阀门检查和试验按GB13927-89

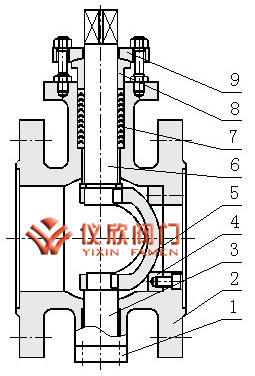

V型球阀 V型球阀,结构图

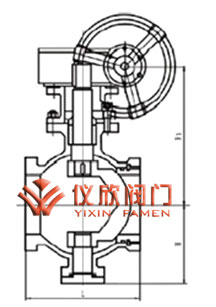

V型球阀 V型球阀结构图

一、V型球阀 主要零件材料

本体材质为碳钢 V型球阀主要零件材料图
1 底座 WCB LCB WC9
2 阀体 WCB LCB WC9
3 下阀轴 2Cr13 2Cr13 2Cr13
4 密封圈 PTFE/PPL
5 V球 CF8 CF8M CF3M
6 上阀轴 2Cr13 2Cr13 2Cr13
7 填料 柔性石墨/PTFE
8 填料压盖 WCB LCB WC9
9 压板 WCB LCB WC9
本体材质为不锈钢
1 底座 CF8 CF8M CF3M
2 阀体 CF8 CF8M CF3M
3 下阀轴 304 316 316L
4 密封圈 PTFE/PPL
5 V球 CF8 CF8M CF3M
6 上阀轴 304 316 316L
7 填料 柔性石墨/PTFE
8 填料压盖 CF8 CF8M CF3M
9 压板 CF8 CF8M CF3M

注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

二、V型球阀 尺寸及质量

PN1.6 MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手动 H1 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(㎏) 12 16 22 35 58 74 205 322 460 864 1600
电动 H2 - - - - - 554 600 652 760 830 940
L1 - - - - - 235 235 235 259 400 410
气动 H3 274 379 389 479 552 666 736 926 1059 1393 1538
L2 270 405 405 576 576 776 776 776 1060 1360 1360

PN2.5 MPa主要连接尺寸及重量

公称通径DN 50 65 80 100 125 150 200 250 300 400 500
L 124 145 165 194 210 229 243 297 338 520 600
H 102 114 127 152 184 219 273 360 395 470 580
手动 H1 107 125 152 178 300 330 398 495 580 670 840
E - - - - - - 116 116 171 257 257
F - - - - - - 350 350 400 400 400
W 230 40 400 650 1050 1050 600 600 800 800 800
Wt(㎏) 15 24 30 55 87 118 255 370 533 1030 2100
电动 H2 - - - - - 235 235 400 400 410 420
L1 - - - - - 74 350 350 420 400 400
气动 H3 340 379 452 479 646 666 814 1002 1059 1205 1295
L2 405 405 574 574 756 756 1060 1060 1060 1360 2840
